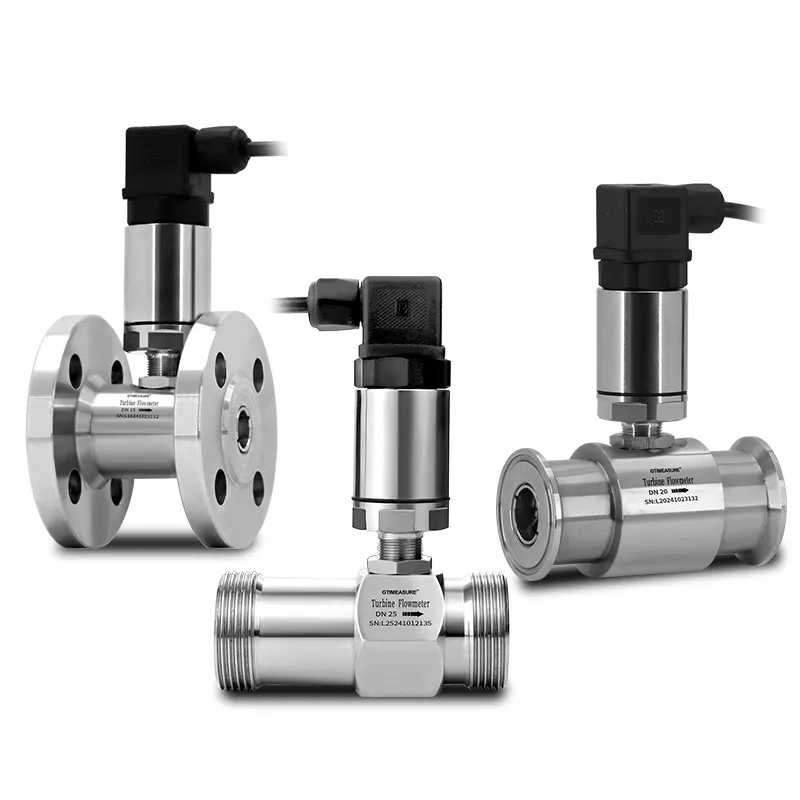

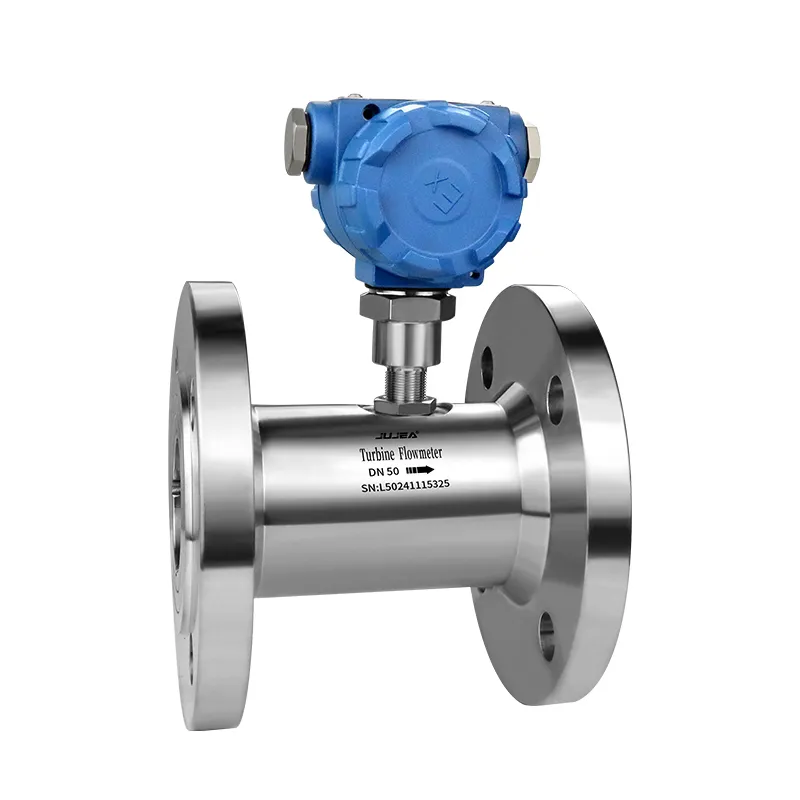

O sensor de fluxo da turbina LWGY se encaixa no líquido limpo de baixa viscosidade, suporta conexões de rosca/flange/braçadeira, saídas de sinais de pulso/4-20mA/RS485. Seu oferece uma precisão de até ± 0,5%, excelente repetibilidade e resposta rápida atender às necessidades de controle quantitativo, monitoramento de fluxo nas indústrias de petróleo líquido, química, tratamento de água e energia.
Alta precisão de medição e excelente repetibilidade para fluidos limpos de baixa viscosidade

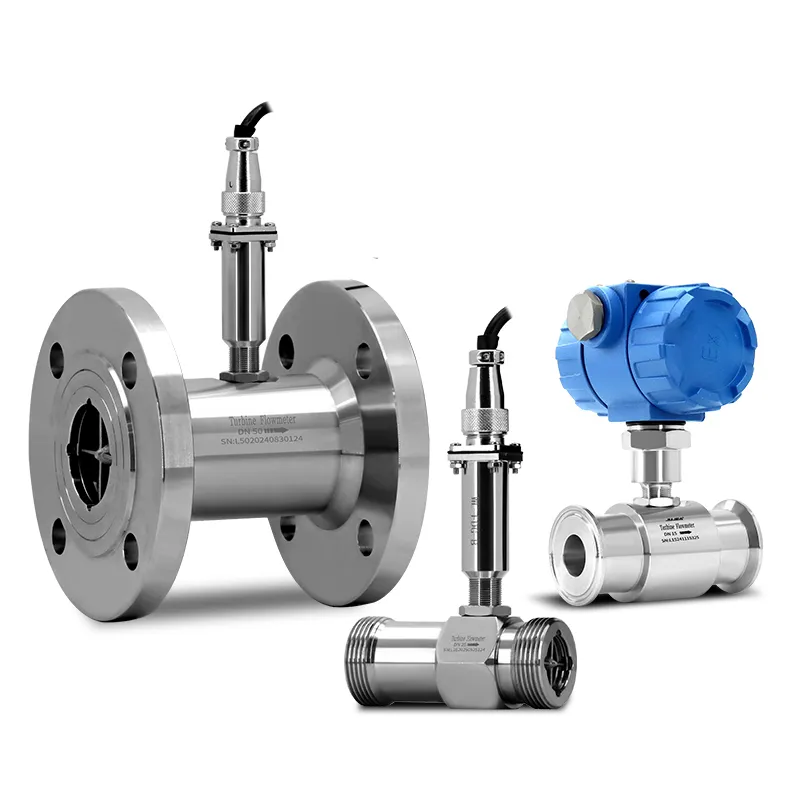

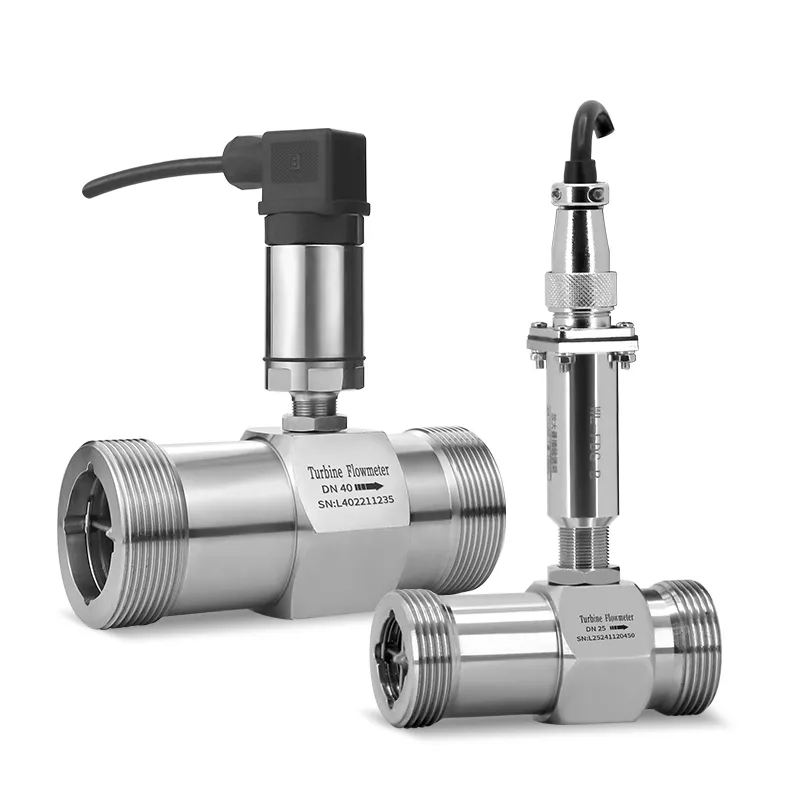

Corpo compacto do sensor, múltiplos tipos de conexão: rosca, flange, braçadeira sanitária
Rotor de aço inoxidável, resposta sensível às mudanças de velocidade de fluxo
Pequena perda de pressão, resistência mínima ao meio de pipeline
Saída de sinal de pulso padrão, correspondência com transmissor totalizador de fluxo
relação de faixa de medição ampla, Estável sob condições de fluxo variável
Estrutura interna simples, fácil desmontagem para limpeza e manutenção
Opcional anti-corrosão PTFE peças molhadas para líquidos corrosivos químicos
| Medido Médio | Sem impureza, líquido de baixa viscosidade, não fortemente corrosivo | |||
| Padrão de execução | Sensor de fluxo de turbina (JB/T9246-2016) | |||
| Regulamento de verificação | Medidor de vazão de turbina (JJG1037-2008) | |||

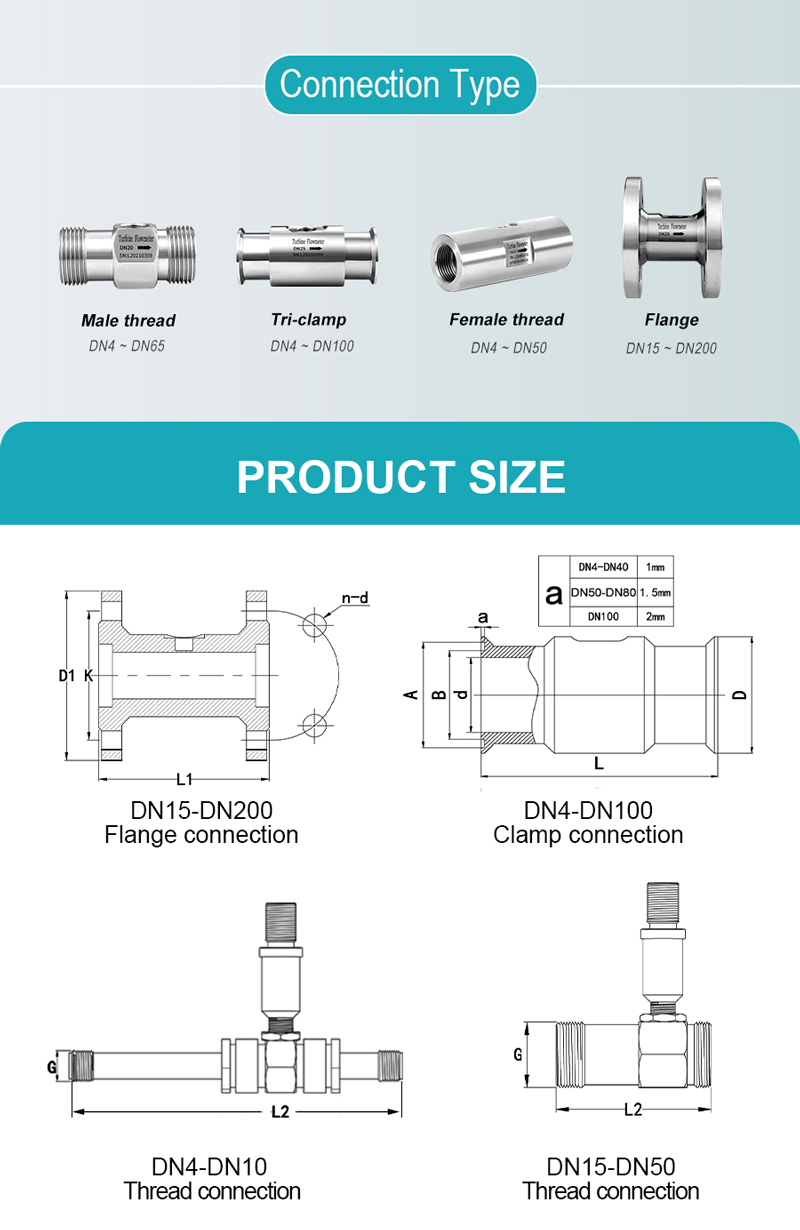

| Calibre de instrumento e método de conexão | Tipo de conexão de flange: DN15-DN200; Tipo de conexão de rosca: DN4-DN50; Tipo de conexão de grampo: DN4-DN200; Tipo de conexão do aro da braçadeira: DN4-DN100 | |||
| Flange padrão | padrão convencional | HG/T 20592-2009 | ||
| Outros padrões | Padrões internacionais de flange de tubo | Como o alemão DIN, ANSI americana, JS japonesa | ||
| Padrões nacionais de flanges de tubulação | Como os padrões do Ministério da Indústria Química e os padrões do Ministério da Máquinas | |||
| Especificação de roscas | Especificação convencional | Rosca de tubo britânica (rosca externa) | ||
| Outras especificações | Rosca interna, rosca esférica, rosca NPT, etc. | |||
| Classe de precisão e repetibilidade correspondente | Classe de precisão*1 | ±1%R | ±0,5%R | ±0,2%R (personalização necessária) |
| Repetibilidade | ≤0,33% | ≤0,17% | ≤0,07% | |
| Razão de faixa | 6:1, 10:1, 20:1 | |||
| Condições de verificação | Dispositivo de verificação | Dispositivo de verificação do fluxo de líquidos pelo método do medidor padrão; Dispositivo de verificação do fluxo de líquidos por método de massa estática | ||
| Condições ambientais | Temperatura ambiente: 20℃; Umidade relativa: 65% | |||
| Condições de operação | Temperatura do meio | Padrão: -20℃~80℃; T: -40℃~180℃ | ||
| Temperatura ambiente | -20℃~60℃ | |||
| Umidade relativa | 5%~90% | |||
| Pressão atmosférica | 86 kPa~106 kPa | |||

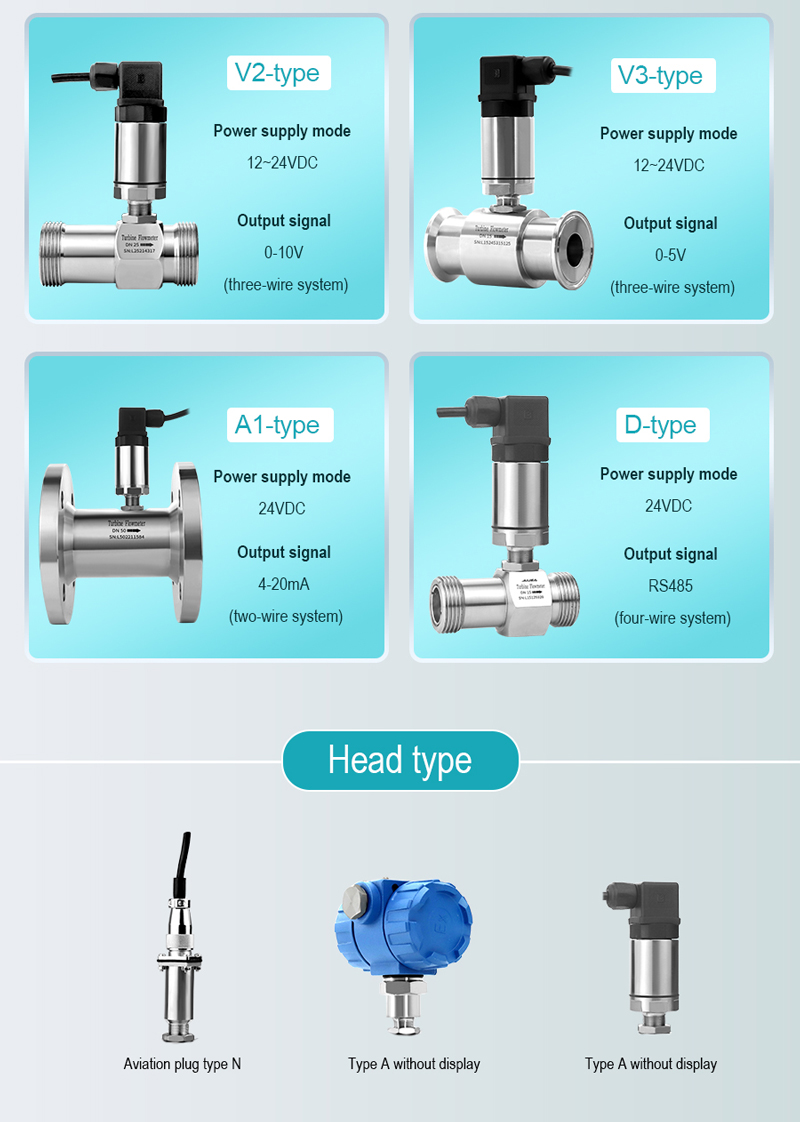

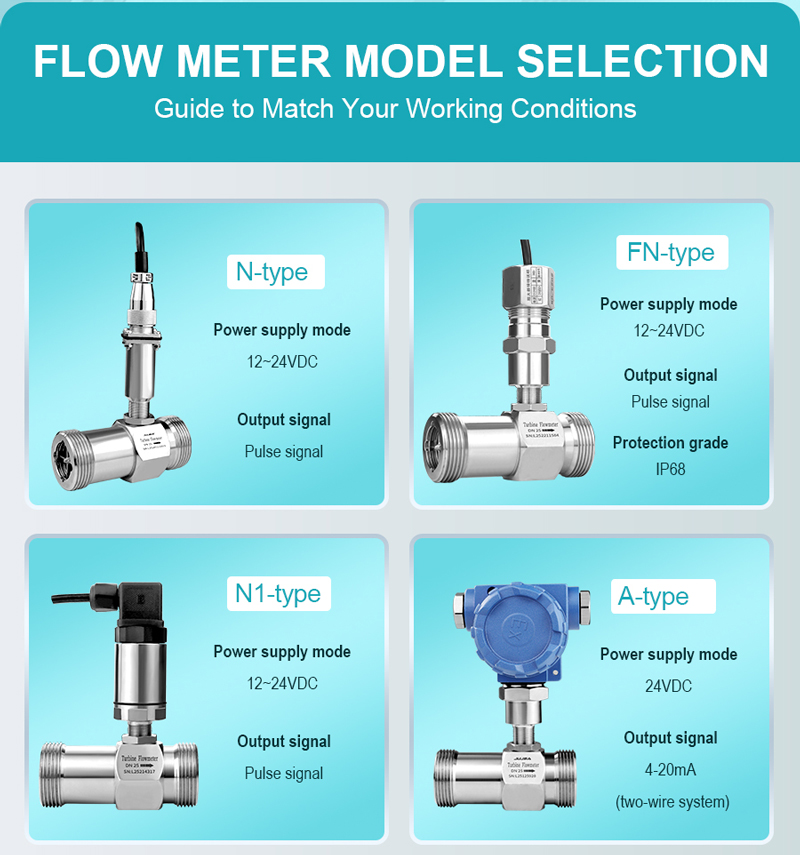

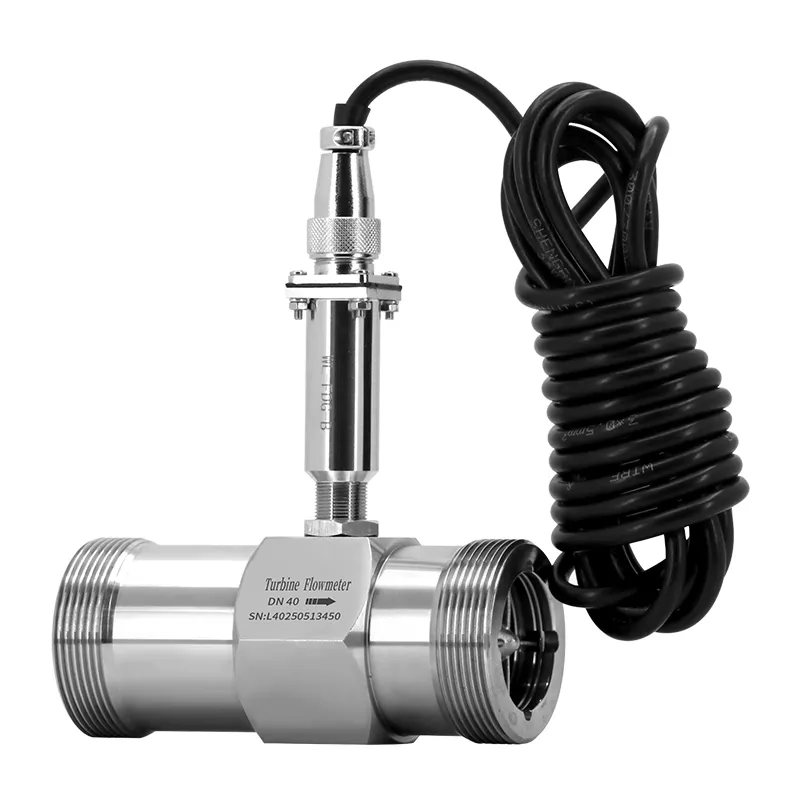

| Função de saída | Saída de sinal | Sinal de pulso, sinal 4-20 mA | ||
| Saída de comunicação | Comunicação RS485, protocolo HART | |||
| Fonte de alimentação de trabalho | Alimentação externa | +24 VCC, adequada para saída 4-20 mA, saída de pulso, RS485, etc. | ||
| Alimentação interna | CM0, CM4 (1 conjunto de bateria de lítio de 3,6 V e 19 Ah) | |||
| Interface da linha de sinal | Tipo N | Conector Hirschmann DIN43650 ou plugue aeronáutico CX165P | ||
| Toda a série | Fivela metálica à prova d’água com rosca interna M20×1,5 | |||
| Classe de proteção contra explosões | ExdIIC T6 Gb | |||
| Classe de proteção | IP65 ou superior (personalizável) | |||
