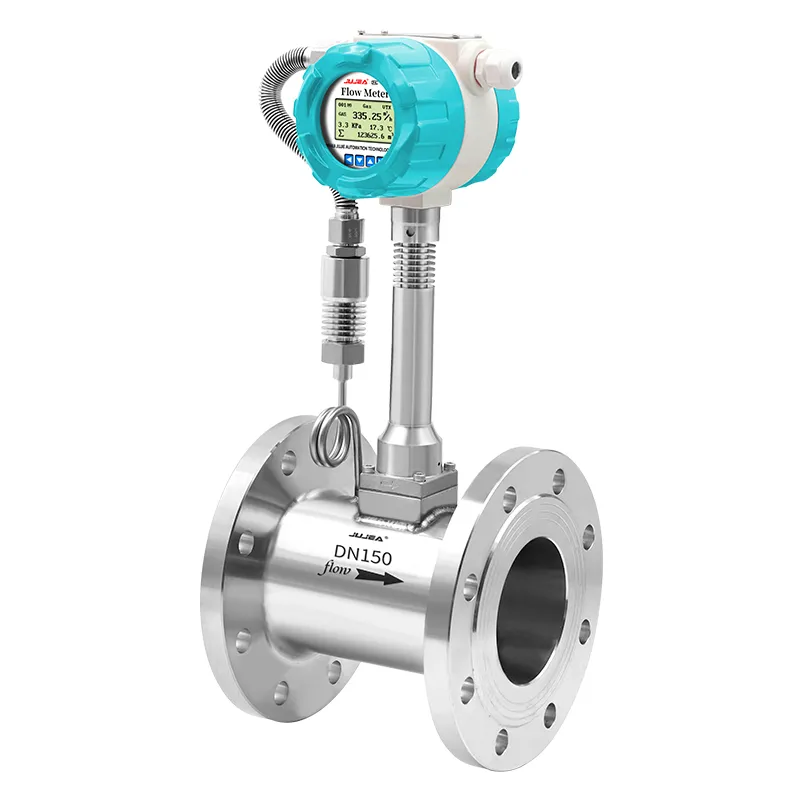

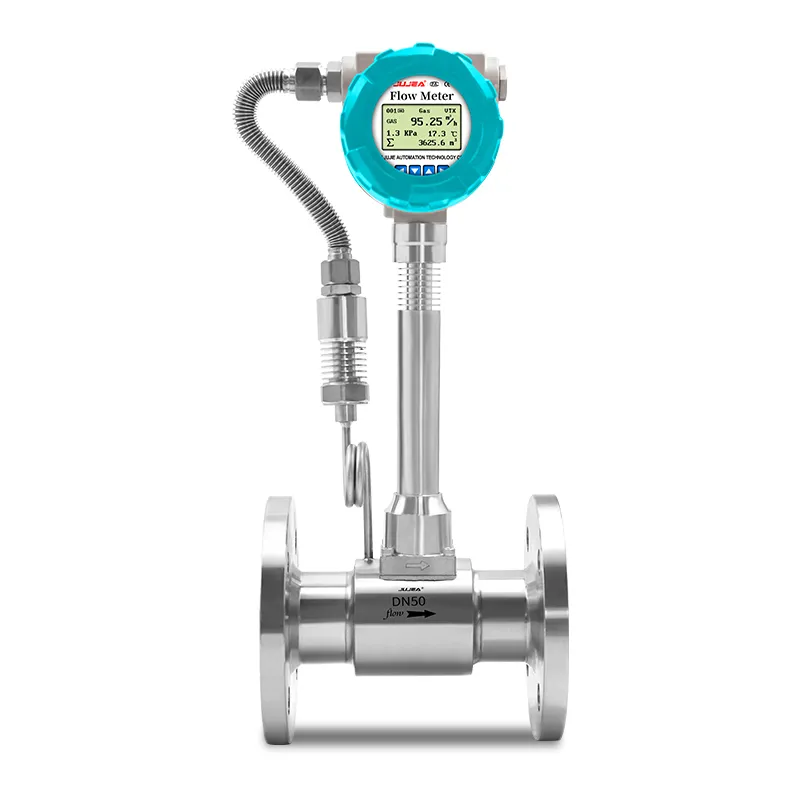

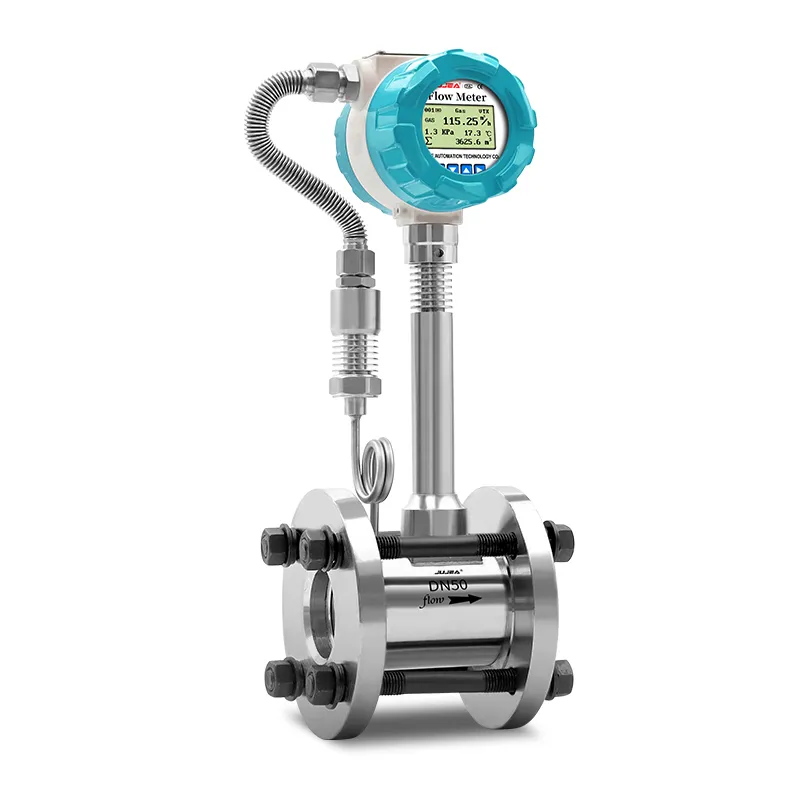

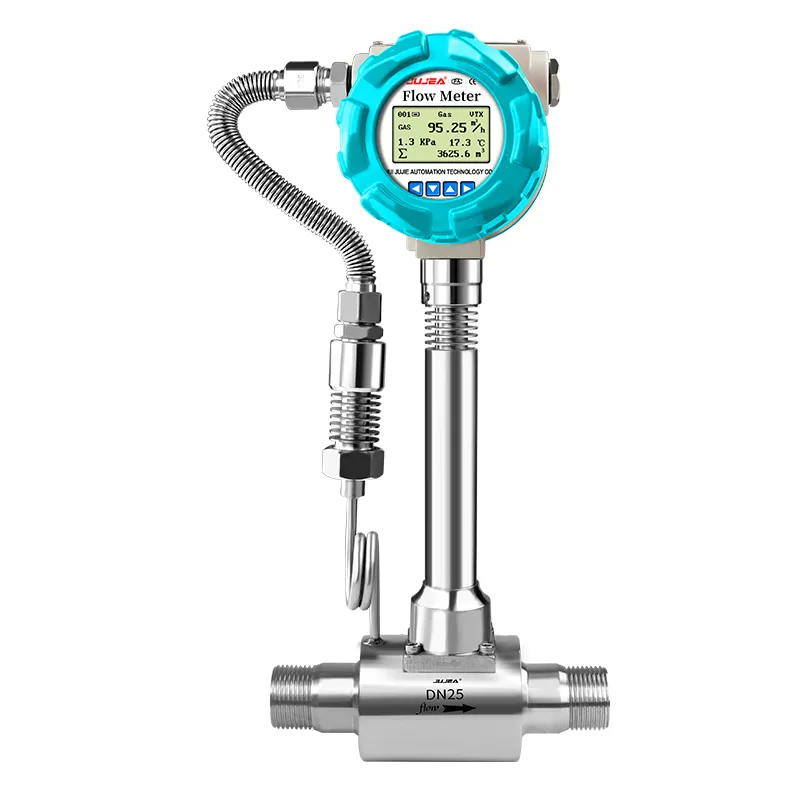

Medidor de fluxo de ar comprimido

O medidor de fluxo de vórtice aplica o princípio de vórtice Karman para medição de ar comprimido. Ele integra compensação de temperatura e pressão embutida, suporta cálculo de volume padrão, com corpo de aço inoxidável e saída de vários sinais para monitoramento de tubulação de ar de fábrica.

Características do medidor de fluxo de ar comprimido

  • Compensação automática de temperatura e pressão embutida, saída direta padrão Nm³ fluxo

  • aço inoxidável completo parte molhada, sem partes móveis, anti-entupimento e baixa manutenção

  • Grande relação de abertura até 15:1, preciso para fluxo de ar minúsculo a pesado

  • sonda T & P integrada opcional, multi conexões de braçadeira/flange/rosca

  • Multi saídas: 4-20mA, pulso, RS485 Modbus & HART

  • proteção IP65, exdII CT6 opção à prova de explosão para oficinas perigosas

  • DN15 ~ DN300 alcance completo do calibre, ampla temperatura média-20 ~ 350 °C

  • função de correção linear, baixa perda de pressão, medição de economia de energia



Especificação do medidor de fluxo de ar comprimido

Diâmetro nominal DN15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300...
Classificação de pressão 1,6 MPa (Para pressão superior a 1,6 MPa, pedido por acordo)
Médio e Temperatura Médio: Líquido, gás geral, vapor; Temperatura: -20 ~ 250 °C; 250 ~ 350 °C
Material do corpo SS304; SS316L (pedido por acordo)
aceleração de vibração admissível 0,2g
Precisão Classe 1.0; classe 1.5; Classe 2.5
Taxa de Descarga 1:6; 1:10; 1:20
Tensão de alimentação 3.6V bateria de lítio; DC24V
Sinal de saída pulso, 4 ~ 20mA, RS485, protocolo Hart
Marca à prova de explosão ExdII CT6 Gb
Proteção classe IP65; IP68
Condições ambientais Temperatura: -20 ~ 55 °C; Humidade relativa: 5 ~ 95%; Pressão atmosférica: 86 ~ 106KPa
Exibir Sem exibição; Visor LCD
Interface Elétrica M20X1.5; NPT1/2
