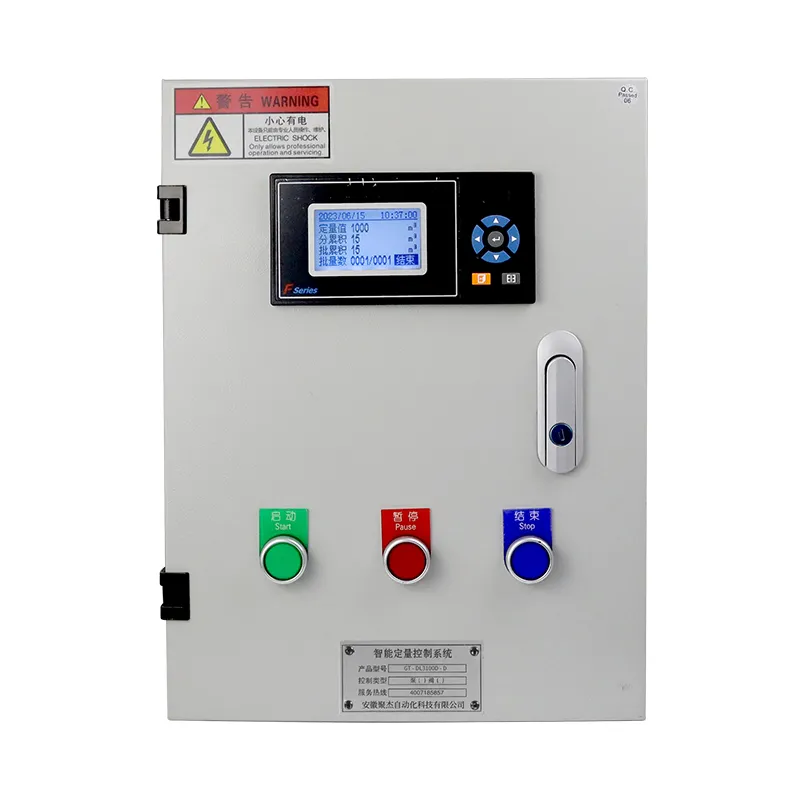

  • f31d batch controller for batch controller

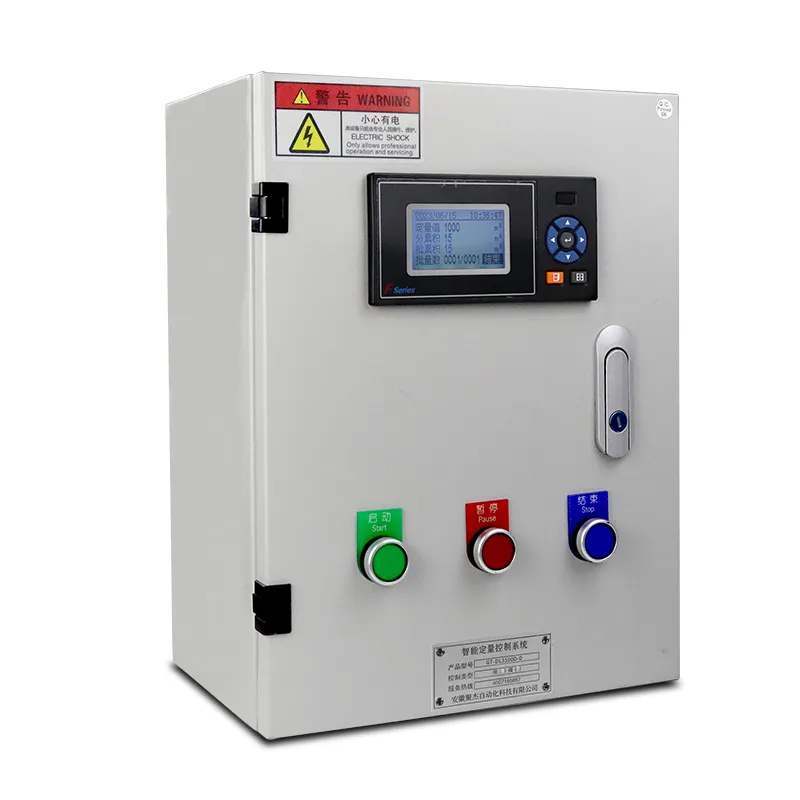

  • f31d batch controller for batch controller system
  • f31d batch controller for batch controller flow meter

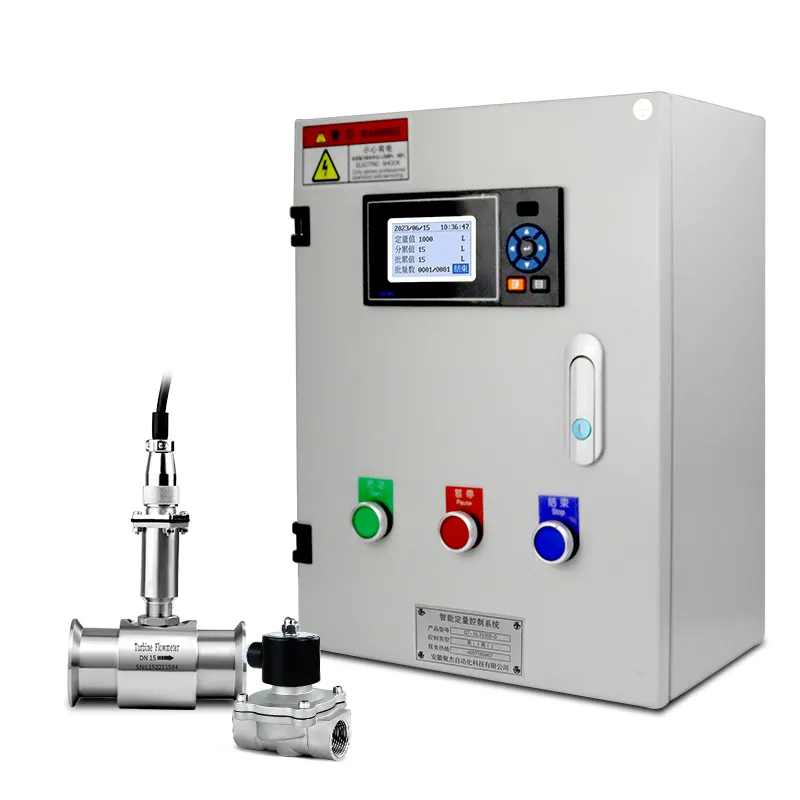

  • f31d batch controller for flow batch controller

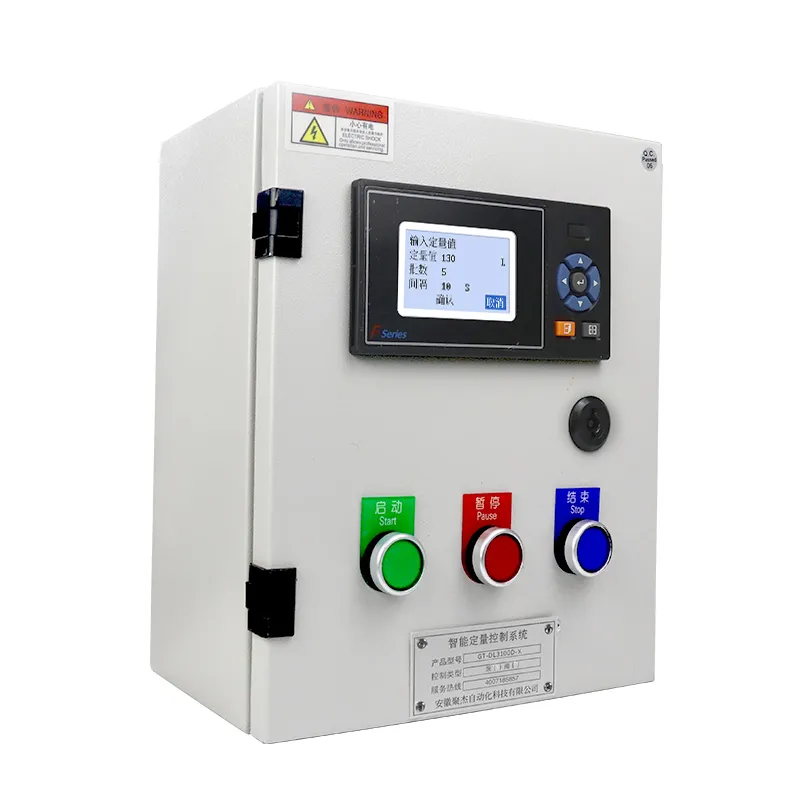

  • f31d batch controller for batch controller for truck loading

Controlador de lote F31D

O controlador de lote F31D adota chip de Cortex-M3 ARM, medidores de vazão de pulso/4-20mA correspondentes. Ele suporta válvula dupla e controle preciso da bomba, armazena registros de fluxo em lote/diário/mensal, apresenta comunicação RS485 Modbus e display LCD para dosagem quantitativa de fluidos alimentares químicos.

Características do controlador de lote F31D

  • núcleo de Cortex-M3 ARM de alto desempenho, ± 0,2% FS de alta precisão de exibição

  • Compatível com pulso, 4-20mA, transmissores de fluxo/temperatura PT100/pressão

  • saída de relé de 3 vias para válvula grande, pequena válvula e controle de ligação da bomba

  • valor de fechamento antecipado pré-definido para evitar o excesso de enchimento

  • multi-unidade de comutação: L/m³/kg/t, suporta compensação de densidade de gás/líquido

  • Lojas lote, diariamente, Registros de fluxo cumulativos mensais e anuais

  • Comunicação dupla RS485/RS232, modbus RTU suportado

  • Saída de transmissão analógica 4-20mA embutida para instrumentos secundários

  • montagem do painel embutido design, instalação leve e fácil

  • Filtragem completa de falhas e pequenas funções de corte de sinal para medição estável


Especificação do F31D Batch Controller

Display Tela 128*64 matriz de pontos tela cinza-branca tela de cristal líquido (LCD)
Precisão Precisão de exibição: ± 0,2% F.S.
Processador adota ARM de alto desempenho Cortex-M3 núcleo RISC de 32 bits
Função de entrada Canal de fluxo Sinais analógicos: 4-20mA, 0-10mA e outros sinais; Sinal de frequência: Fr (alcance: 0,0-5000,0 HZ, nível baixo ≤ 1V, nível elevado ≥ 5V)
Canal de Temperatura 0-10mA, 4-20mA, Pt100 e outros sinais
Canal de pressão 0-10mA, 4-20mA e outros sinais
Função de saída Saída de distribuição de energia Fornece 1 conjunto (F12) de 12VDC e 2 conjuntos (Q24, P24) de fonte de alimentação do sensor 24VDC, a corrente de saída máxima por canal é 30mA, entre os quais a distribuição de energia de corrente de fluxo 24V (Q24) e distribuição de energia de pressão 24V (P24) compartilham o mesmo terreno
Saída de transmissão Suporta 1 canal de saída de transmissão de corrente padrão 4-20mA, com capacidade de carga máxima de 500Ω
Saída de relé Suporta 3 canais de saída de relé, capacidade de contato 3A @ 250VAC/3A @ 30VDC
Função de comunicação Interface de comunicação Fornece RS232C e RS485 duas interfaces de comunicação para os usuários escolherem, suporta o protocolo Modbus RTU, taxa de transmissão (1200, 2400, 4800, 9600)
Interface de impressão RS232C se conecta diretamente à micro impressora, taxa de transmissão 1200
Fonte de alimentação Fonte de alimentação CA 220VAC/50HZ Fonte de alimentação CA
fonte de alimentação DC suporta 24VDC (18VDC-36VDC) fonte de alimentação DC; Suporta 12VDC (9VDC-18VDC) fonte de alimentação DC
Precisão de erro Erro de relógio ± 2 segundos por dia
Ambiente de trabalho (Não trabalhe em ambientes inflamáveis e corrosivos) Temperatura ambiente 0 ~ 50 (Evite a luz solar direta)
Umidade ambiente 0 ~ 85% R.H (sem condensação)
Altitude<2000 metros
Peso líquido do instrumento ≤ 1.0Kg

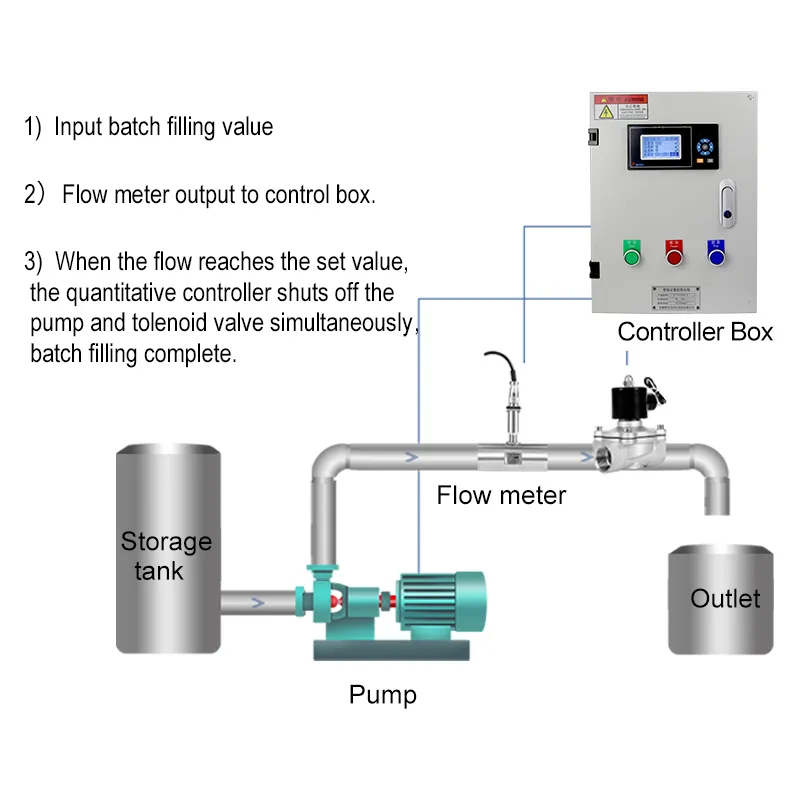

Diagrama do Controlador de lote F31D

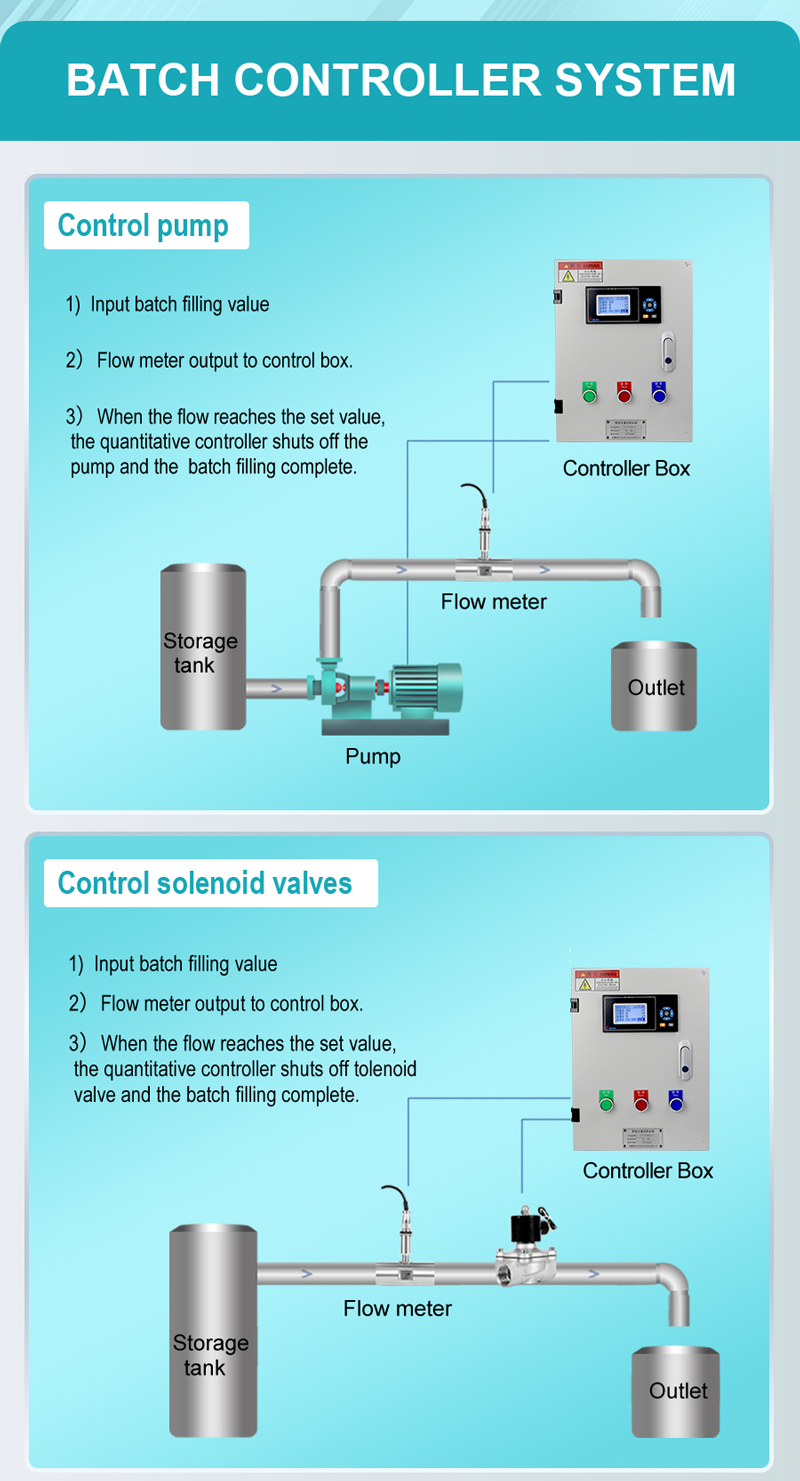

F31D Batch Controller for Flow Meter Batch Controller

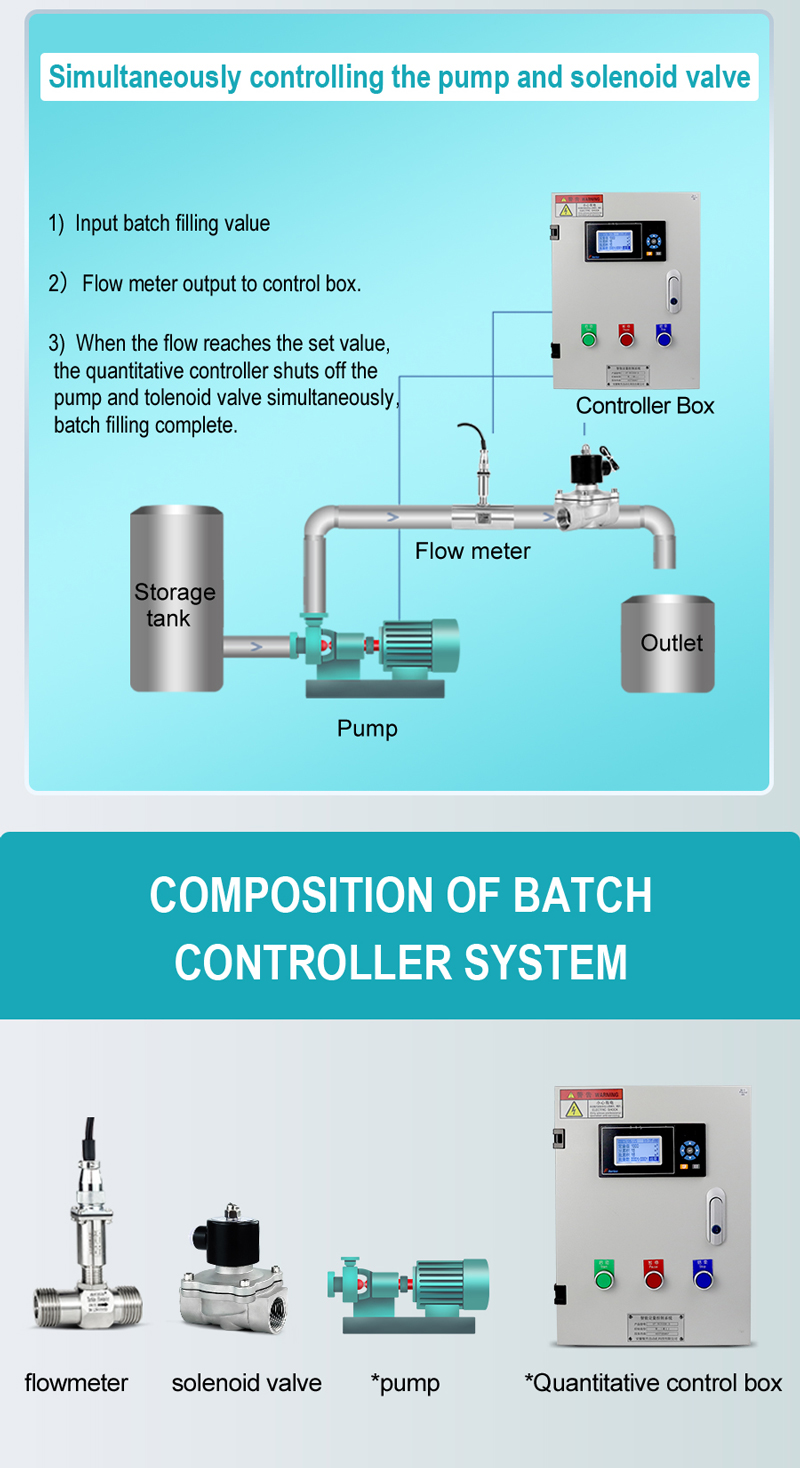

F31D Batch Controller for Liquid Batch Controller
