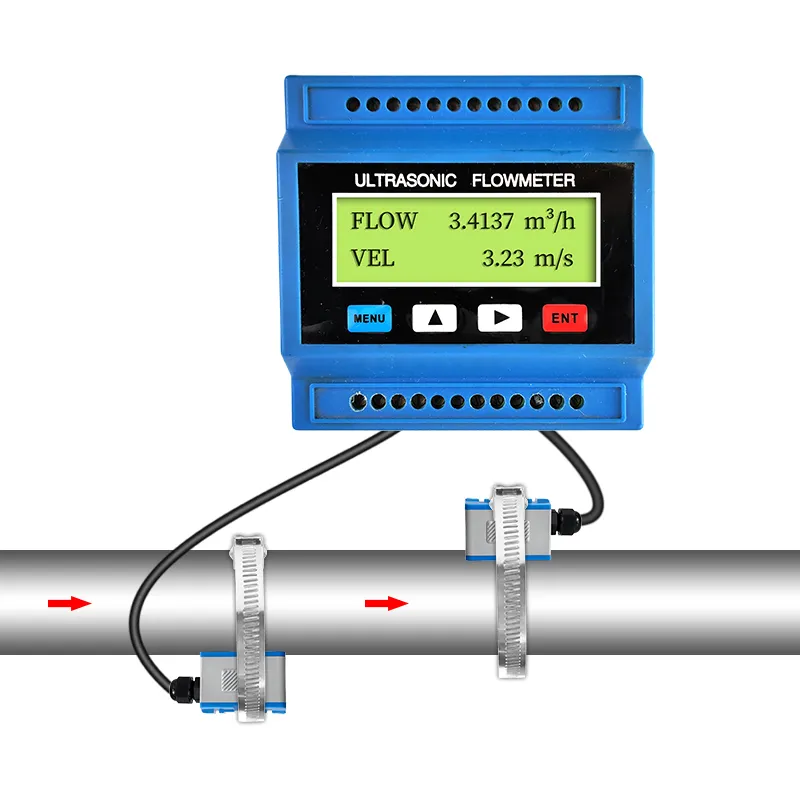

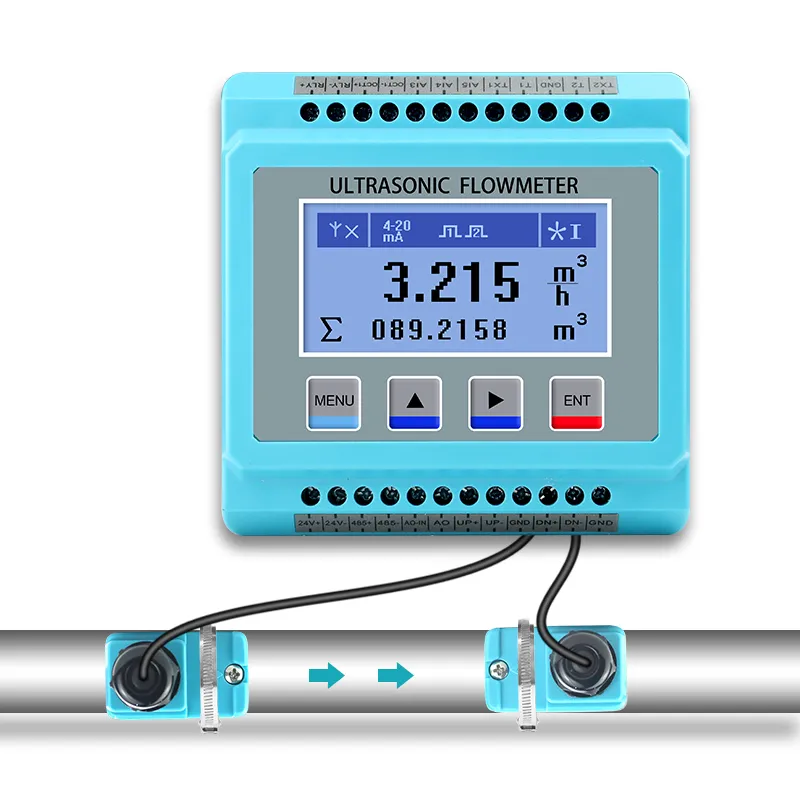

Medidor de fluxo ultrassônico modular

O medidor de fluxo ultrassônico modular apresenta um design compacto de trilho DIN para montagem de gabinete. Menor e mais econômico do que o tipo montado na parede, ele suporta múltiplos transdutores, cálculo de fluxo e calor, com 4-20mA e comunicação RS485 isolada.

Características do medidor de fluxo ultrassônico modular

  • Estrutura modular compacta do trilho DIN, economiza espaço no armário

  • Fit clamp-on, inserção e tipos de transdutores em linha

  • Realiza fluxo de líquido e medição de energia de calor

  • Equipado com 4-20mA analógico e saídas RS485 Modbus

  • Suporta medição multi-caminho e correção de fluxo multiponto

  • Ampla entrada de energia, fácil instalação dentro do armário de controle


Especificação do medidor de fluxo ultra-sônico modular

Precisão de medição 1,5 classe
Repetibilidade 0,2%
Velocidade de fluxo faixa 0,5 ~ 5 m/s
Princípio de medição Princípio de diferença de tempo de propagação ultra-sônica, operação paralela de CPU dupla, operação de ponto flutuante de 4 bytes
Período de medição 500mS (2 vezes por segundo)
Fonte de alimentação de trabalho DC8-36V isolado ou AC85-264V
Entrada de sinal entrada analógica 4-20mA de 3 canais, pode inserir pressão, nível de líquido, temperatura e outros sinais; Resistência de platina de 2 canais e 3 fios
Saída RS485 isolada padrão de 1 canal; saída isolada de 4–20 mA ou 0–20 mA de 1 canal (opção ativa/passiva)
Saída de SinalProtocolo HART opcional; saída OCT isolada de dois canais
Interface universal periférica serial bidirecional de 1 canal, compatível com sinais de 4–20 mA, sinal de frequência, impressora térmica, gravador de dados, etc.
Protocolo de ComunicaçãoProtocolo Modbus RTU
Consumo de EnergiaCorrente de operação: 50mA (na condição de ausência de conexão do teclado e de som do campainha)

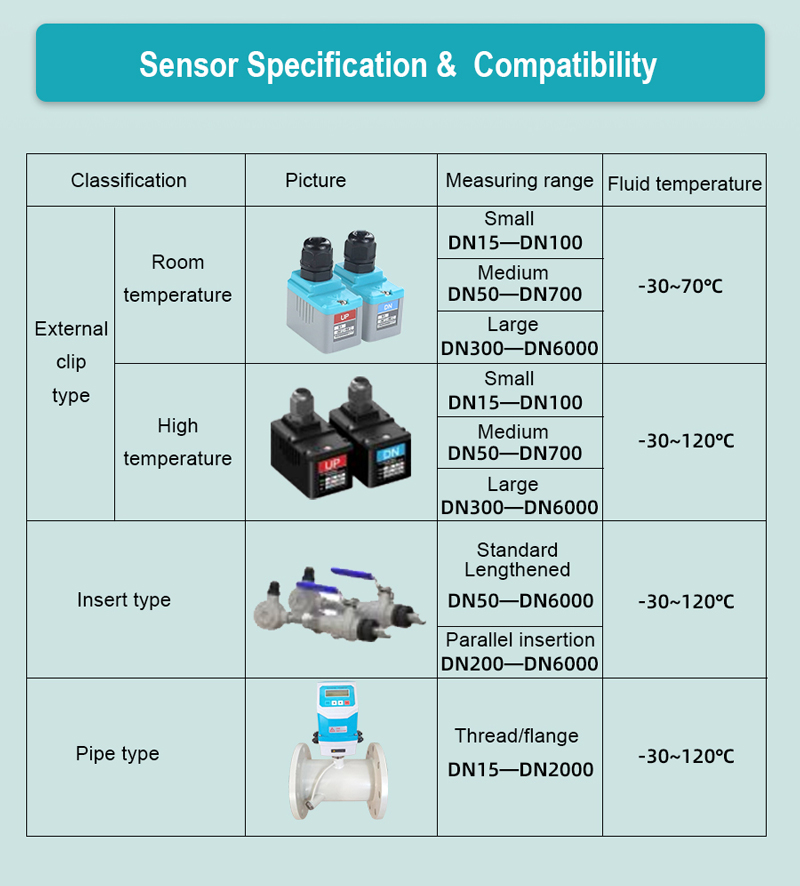

SensorDo tipo externo, do tipo de inserção e do tipo em segmentos de tubulação


Diagrama do Medidor de Fluxo Ultrassônico Modular

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor for Tanks

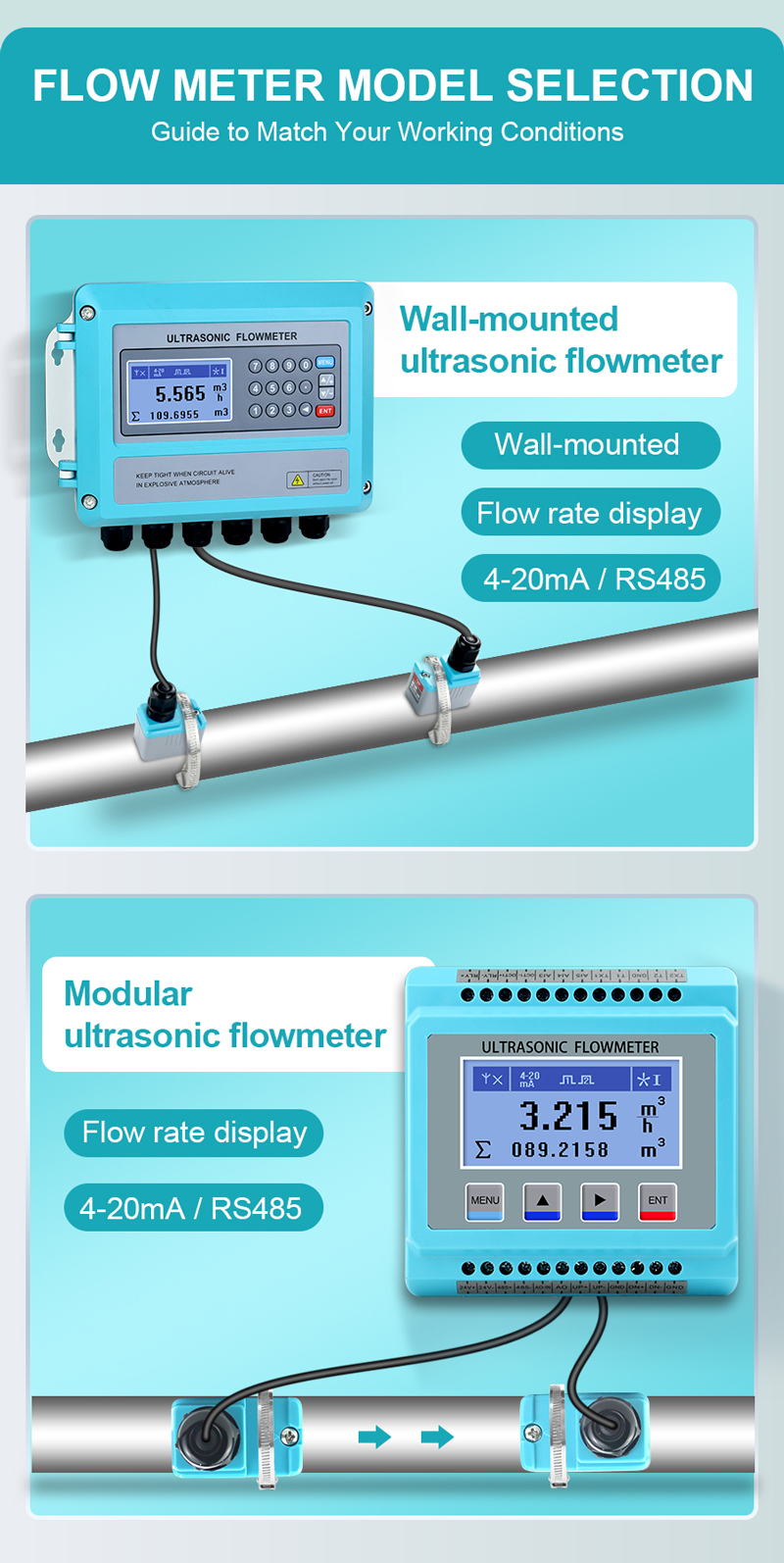

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor
