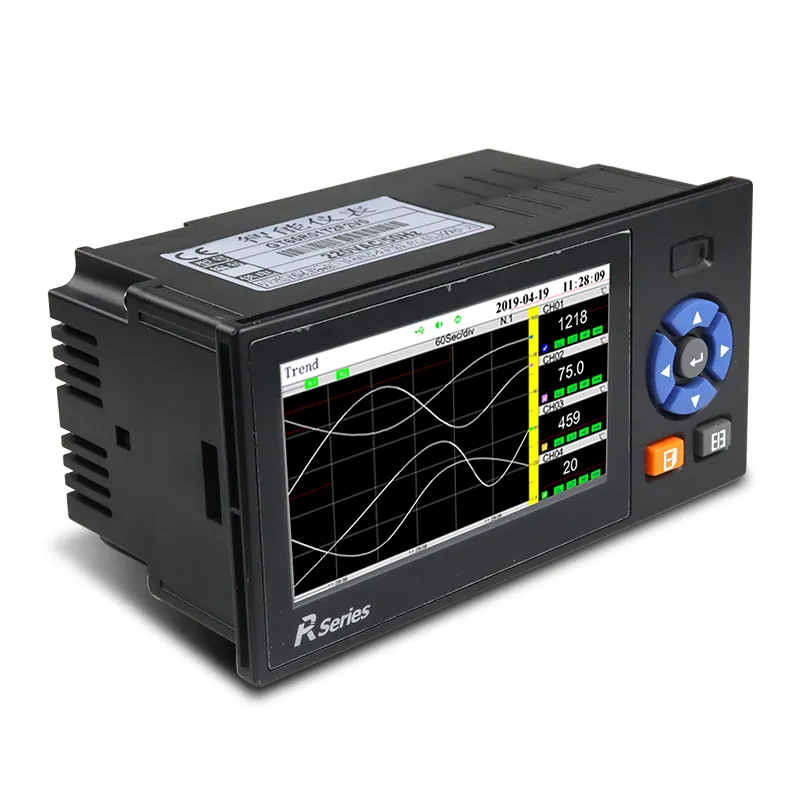

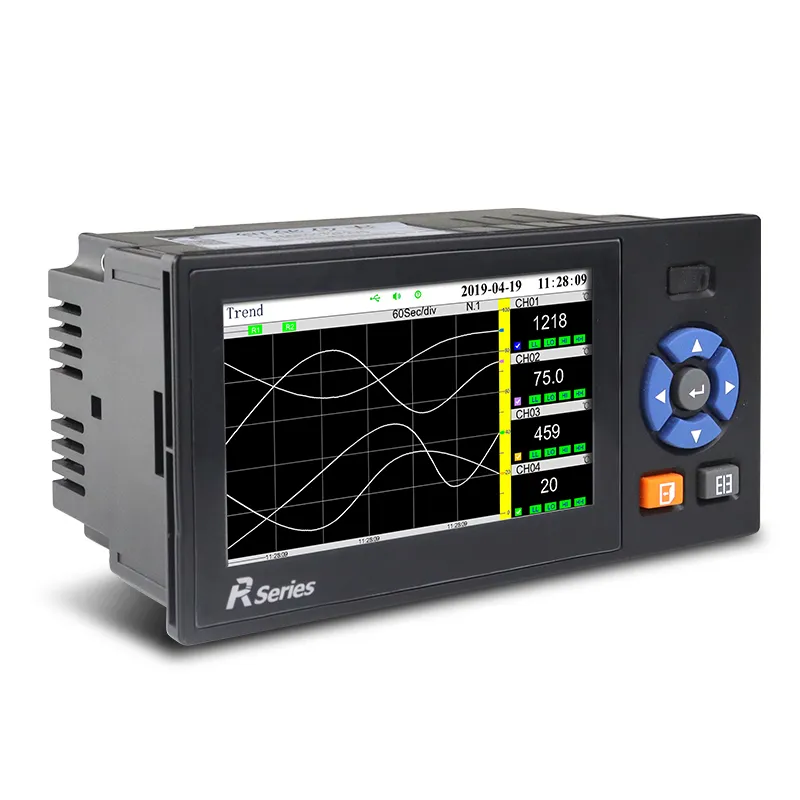

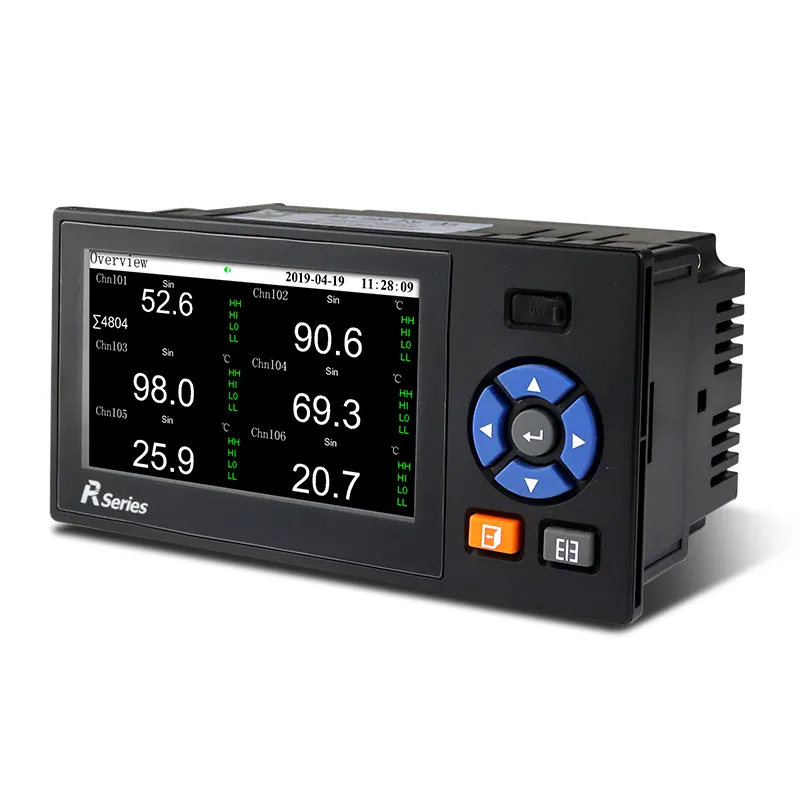

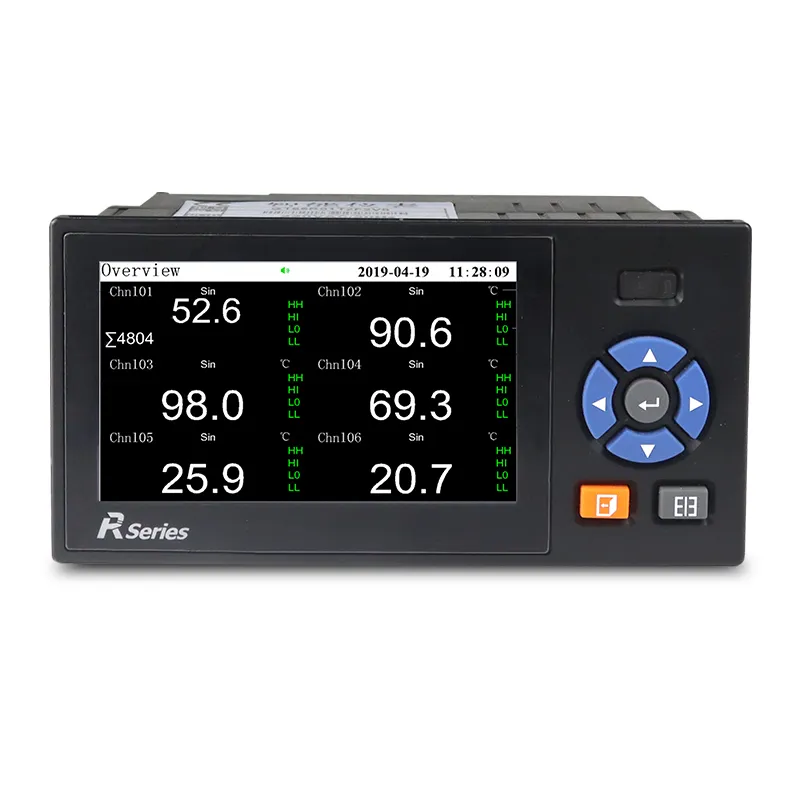

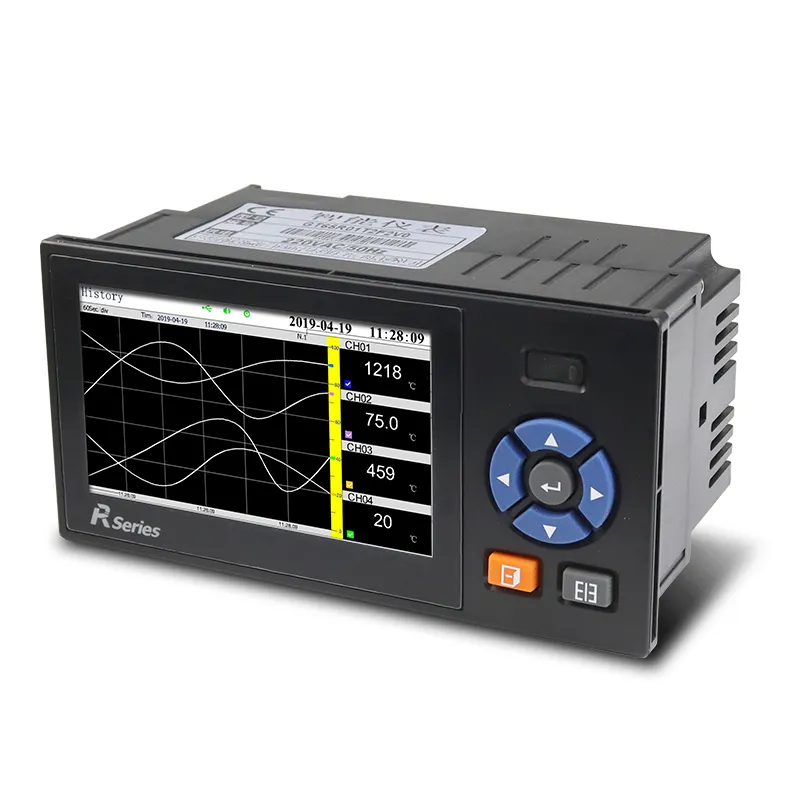

Registrador de Dados GT65R

Registrador de dados compacto e sem papel GT65R, com tela TFT colorida de 4,3 polegadas, até 6 canais de entrada universais, suporta a coleta de múltios sinais, armazenamento integrado, comunicação RS485/RS232, exportação de dados via USB e impressão opcional para o monitoramento de temperatura e vazão.

Características do registrador de dados GT65R

  • tamanho do painel compacto de 160 × 80mm com LCD TFT de cor verdadeira de 4,3 polegadas, teclas de navegação física intuitivas para operação simples

  • Até 6 canais analógicos isolados totalmente universais, compatíveis com TC, Pt100, 4-20mA, mV, sinais de tensão e pulso

  • Várias interfaces de exibição: visão geral numérica, gráfico de barras, curvas de tendência em tempo real e históricas, Página de relatório de fluxo independente

  • Configuração de saída rica: alarmes de relé 2 × 3A, retransmissão analógica 4-20mA dupla, fonte de alimentação embutida do transmissor 24VDC

  • Comunicação serial dupla: RS485 Modbus RTU RS232, suporte de conexão para PC e micro impressora externa opcional

  • armazenamento local em massa, economia permanente de registros, registros de alarme e registros de desligamento com proteção de dados de desligamento

  • backup offline de disco flash USB, Fluxo de exportação e dados de temperatura como arquivos para análise de software de PC

  • módulo de cálculo de fluxo profissional, gás de suporte, vapor, compensação de temperatura e pressão do líquido e estatísticas cumulativas

  • Sistema multilíngue (chinês/inglês, sistema russo opcional) para projetos industriais no exterior

  • fonte de alimentação universal AC/DC de ampla gama (220VAC / 12/24VDC), corpo leve com menos de 1kg, fácil instalação do armário

  • Autoridade de senha de vários níveis (operador e administrador), impedir a modificação não autorizada dos parâmetros de calibração e fluxo

  • Impressora térmica externa opcional para realizar a impressão de temporização automática de dados em tempo real e curvas históricas


Especificação do GT65R Data Logger

4,3 polegadas
Exibir
Canais de entrada máx. Entrada analógica universal de 6 canais
Função de entrada Entrada de tensão: 0-5V, 1-5V, 0-20mV, 0-100mV
Entrada atual: 0-10mA, 4-20mA, 0-20mA
Entrada de resistência: Res, resistência térmica: PT100/Cu50/G53/Cu100/BA1/BA2
Termopar: S, B, K, T, R, E, N, J, Pirômetro de radiação: F1, F2
Tungstênio-rênio: WRe3-25, WRe5-26. A personalização é necessária para outras entradas de sinal (como D1/P1, etc.)
Função de saída Saída de distribuição de energia: distribuição de energia isolada de 1 canal para transmissor + 24VDC, distribuição de energia <60mA
Saída de transmissão: saída de corrente 4-20mA de 2 canais, para instrumento de exibição ou aquisição DCS/PLC
Saída de alarme de relé: saída de alarme de relé de 2 canais, configurável para limite superior superior, limite superior, limite inferior, Alarmes de limite inferior inferior
Processador Adota ARM de alto desempenho Cortex-M3 núcleo RISC de 32 bits, para aquisição de sinal multicanal, gravação, exibição e alarme
Comunicação e impressão Interface de comunicação: RS232C e RS485 opcional, suporta o protocolo Modbus RTU
Interface de impressão: RS232C se conecta diretamente à micro impressora, taxa de transmissão 1200
Função de gravação Capacidade de gravação: 64/128/192/248MB (capacidade FLASH selecionável)
Intervalo de gravação: 1 segundo a 240 segundos, 11 opções no total: 1/2/4/8/12/24/36/60/120/180/240 segundos
Tempo de gravação: relacionado à capacidade de memória FLASH, pontos de entrada e intervalo de gravação, fórmula da seguinte forma:
(A unidade do valor substituído deve ser consistente com a da fórmula)
Dias de gravação = (capacidade FLASH (MB) × 1024 × 1024 × intervalo de gravação (Segundos))/(número de canais × 16 × 24 × 3600)
Fonte de alimentação fonte de alimentação 220VAC; fonte de alimentação de 12VDC, 24VDC
Ambiente de trabalho Temperatura: 0 ~ 50 °C (evitar a luz solar direta)
Humidade relativa: 0 ~ 85% R.H (não-condensação)
Altitude:<2000m


Diagrama do registrador de dados GT65R

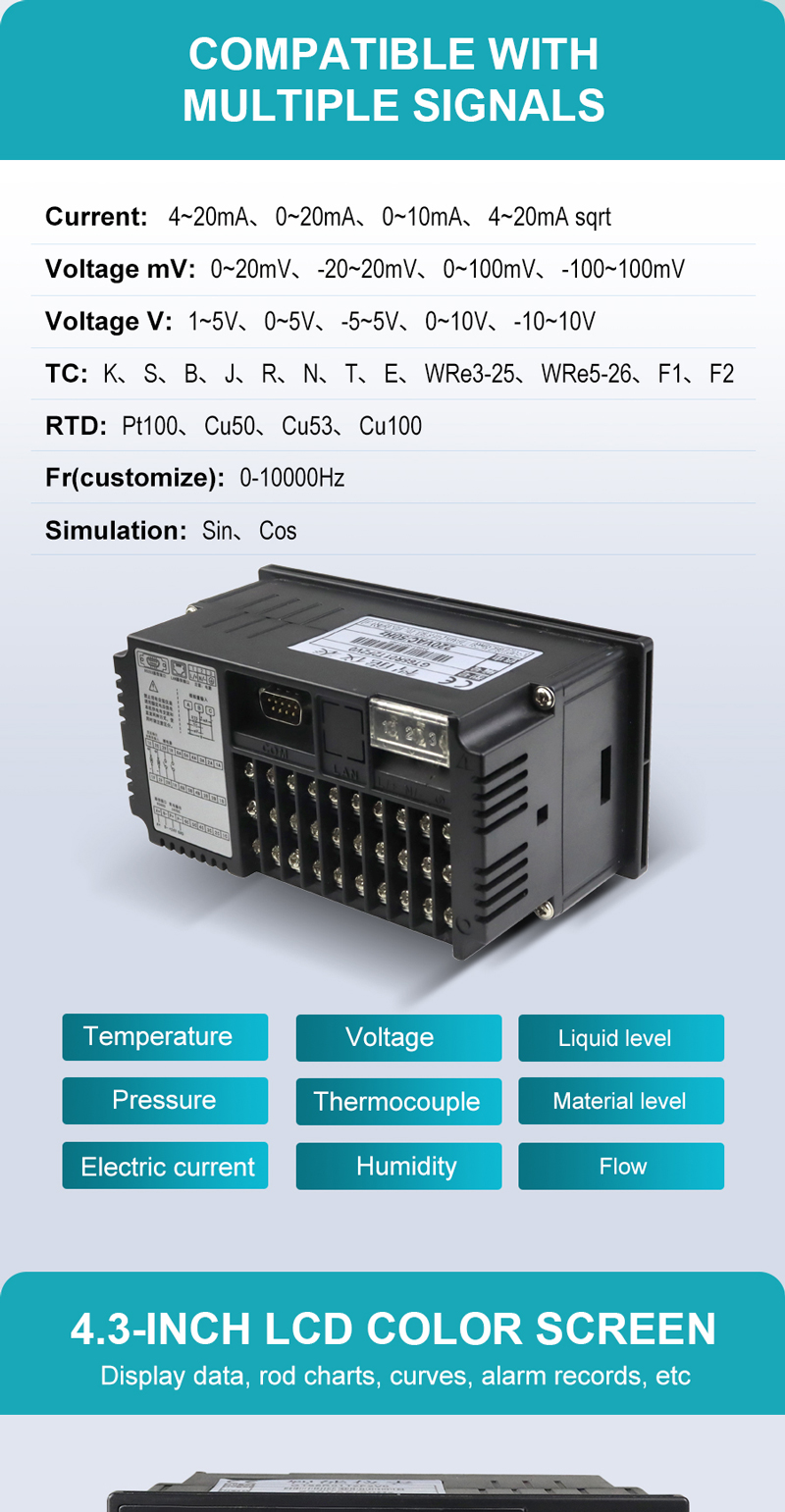

Gt65r Data Logger for Process and Instrumentation

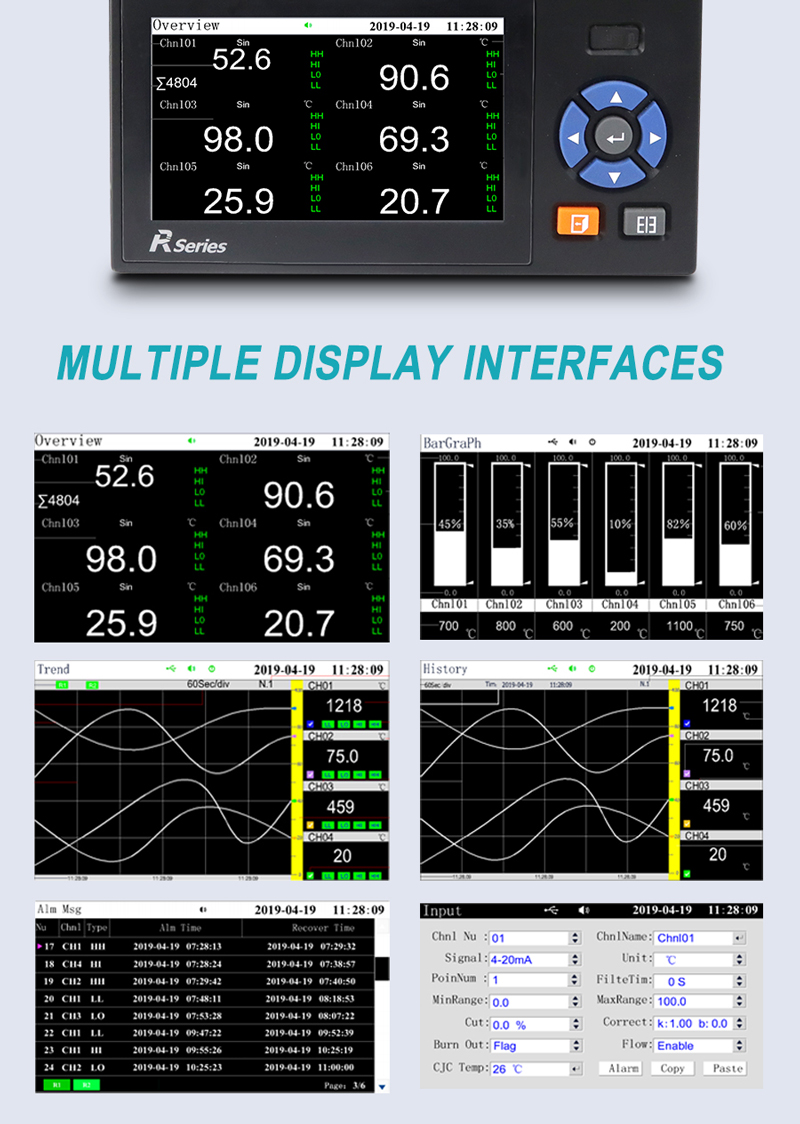

Gt65r Data Logger for Instrumentation Process
