Logger de dados GT80R

GT80R logger sem papel industrial de tela grande adota LCD TFT de 10,4 polegadas, suporta até 48 canais de entrada universais, equipado com várias saídas e comunicação RS232/485, com backup USB e impressora opcional para gravação industrial multiparâmetro.

Características do registrador de dados GT80R

  • 10,4> tela grande TFT de alta definição 800 × 600, área de visualização ultra-grande, exibição simultânea multicanal transparente

  • Max 48 canais analógicos isolados totalmente universais, compatível com TC, RTD, 4-20mA, tensão, mV e sinais de frequência de pulso

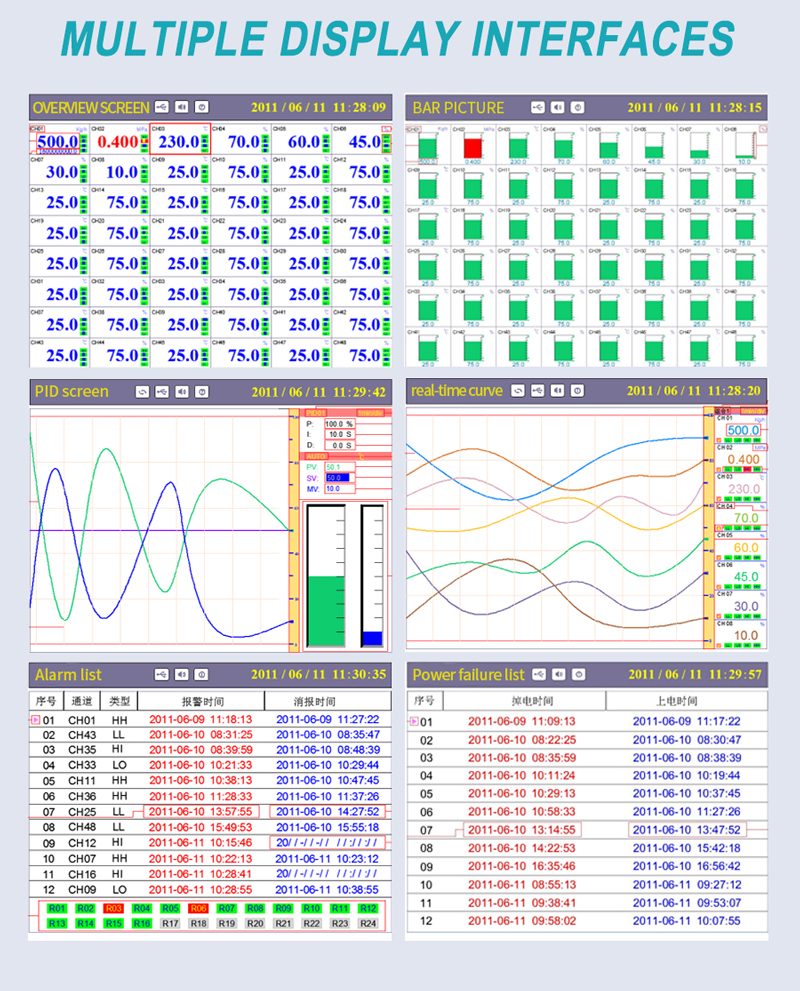

  • Múltiplos modos de exibição: visão geral numérica de canal completo, gráfico de barras, curva de tendência em tempo real e histórica, Consulta de log de alarme e desligamento

  • Saídas configuráveis ricas: retransmissão analógica 4-20mA de até 8 canais, contatos de alarme de relé multi-grupo para controle de intertravamento

  • construído até 16 grupos de fonte de alimentação do transmissor 24VDC, transmissores de dois fios de campo de energia diretamente sem adaptadores externos

  • Comunicação serial dupla (RS232 RS485 Modbus RTU), Suporta rede de computadores superior e impressora térmica externa opcional

  • Opcional 64-248MB de memória flash local de grande capacidade, medição de armazenamento de longo prazo, registros de alarme e desligamento, retenção permanente de dados após falha de energia

  • interface USB2.0 Para exportação de dados off-line em disco U, registros históricos de exportação e relatórios de produção para análise de PC

  • ciclo de varredura de alta velocidade de 1 segundo, filtragem digital independente e correção linear K/B para estabilizar sinais de campo flutuante

  • Gerenciamento de autoridade de senha de vários níveis (operador e administrador), evitar a modificação não autorizada dos parâmetros de calibração e fluxo

  • Instalação de painel embutido padrão 280 × 280, ampla fonte de alimentação universal 100-240VAC, estável para ambientes industriais pesados

  • sistema operacional russo opcional, multi-linguagem de comutação para atender a demanda do mercado CIS no exterior

  • função de cálculo de fluxo industrial completo, suporta líquido, gás, Acumulação de compensação de temperatura-pressão de vapor saturado e superaquecido

  • Impressão automática cronometrada e impressão seletiva manual, saída de dados em tempo real e curvas históricas no site


Especificação do GT80R Data Logger

Tela de exibição LCD TFT de cor verdadeira de 10,4 polegadas. Precisão de exibição em tempo real: ± 0,2% FS, Precisão de recall: ± 0,2% F.S.
Armazenamento O chip de memória flash NAND FLASH paralelo de grande capacidade armazena dados históricos e o chip de memória FRAM serial armazena informações.
Interface de comunicação: RS232C, RS485, protocolo Modbus RTU
Comunicação Interface Ethernet: interface Ethernet RJ-45 padrão;
Interface de impressão: RS232C conectado diretamente à micro impressora, Taxa de baud 1200.
Função Gravador Capacidade de gravação: 64/128/192/248MB (capacidade FLASH opcional);
Intervalo de gravação: 1 segundo a 240 segundos, dividido em 11 níveis: 1/2/4/8/12/24/36/60/120/180/240 segundos opcionais;
Tempo de gravação: A duração do tempo de gravação está relacionada à capacidade de memória FLASH, pontos de entrada e intervalo de gravação.
Transferência de dados Suporta USB1.1, 2.0 drives flash USB, E transferência de dados de unidades flash USB 1G para 32G.
Fonte de alimentação Suporte 220VAC, 24VDC, 12VDC;
Proteção contra energia: parâmetros de proteção de memória embutidos e dados históricos, salvos após o desligamento.
Função protetora Proteção do relógio: clock de hardware integrado, pode funcionar com precisão mesmo após falha de energia.
Ambiente de trabalho Temperatura: 0 ~ 50 °C; Umidade: 0 ~ 85% RH (sem condensação).


Diagrama do registrador de dados GT80R

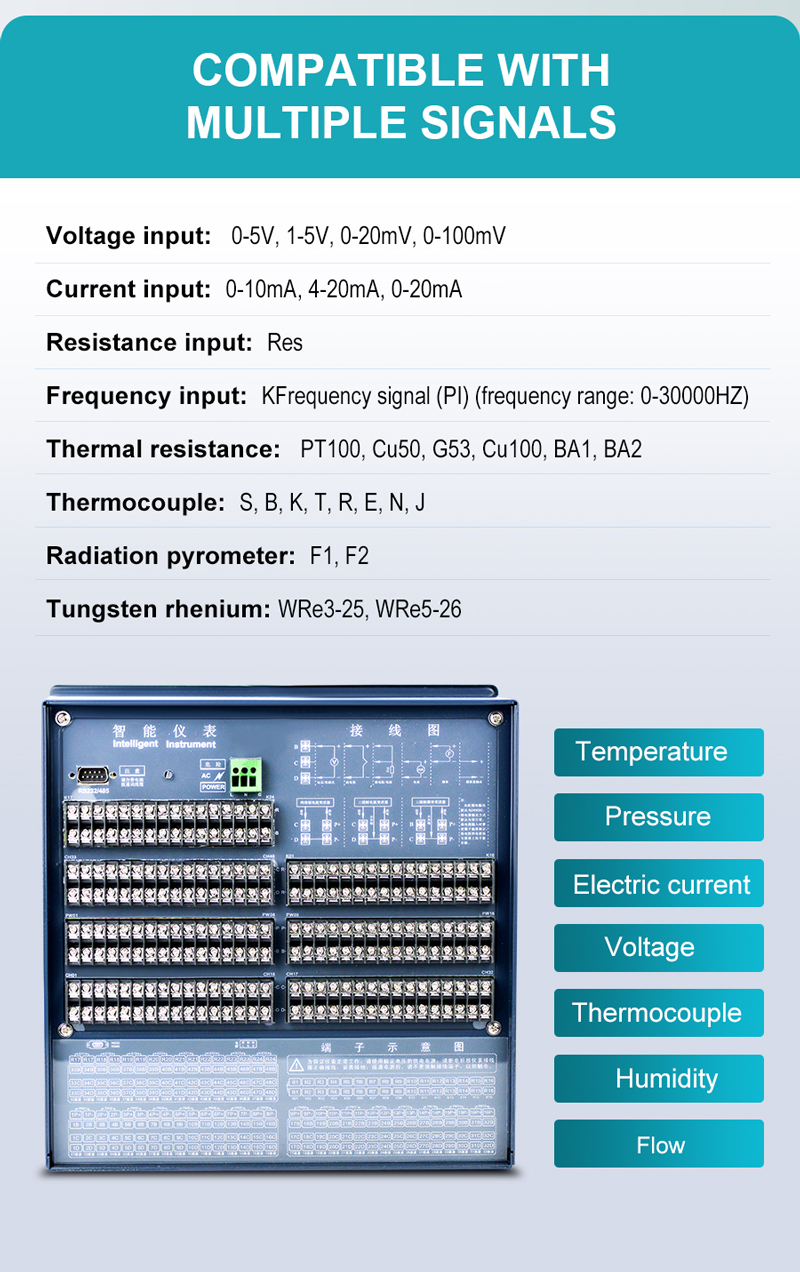

GT80R Data Logger for Instrumentation for Instrumentation Control Loop

GT80R Data Logger for Instrumentation for Instrumentation Automation and Process Control
