Logger de dados GT72R

GT72R gravador de tela de toque sem papel possui um painel de toque colorido de 7 polegadas, até 32 canais de sinal universais isolados, micro impressora opcional, comunicação dupla Ethernet & RS485 e exportação de dados históricos com um clique USB.

Características do registrador de dados GT72R

  • LCD de toque colorido de 800 × 480 de 7 polegadas, sistema multilíngue, incluindo interface russa para uso no exterior

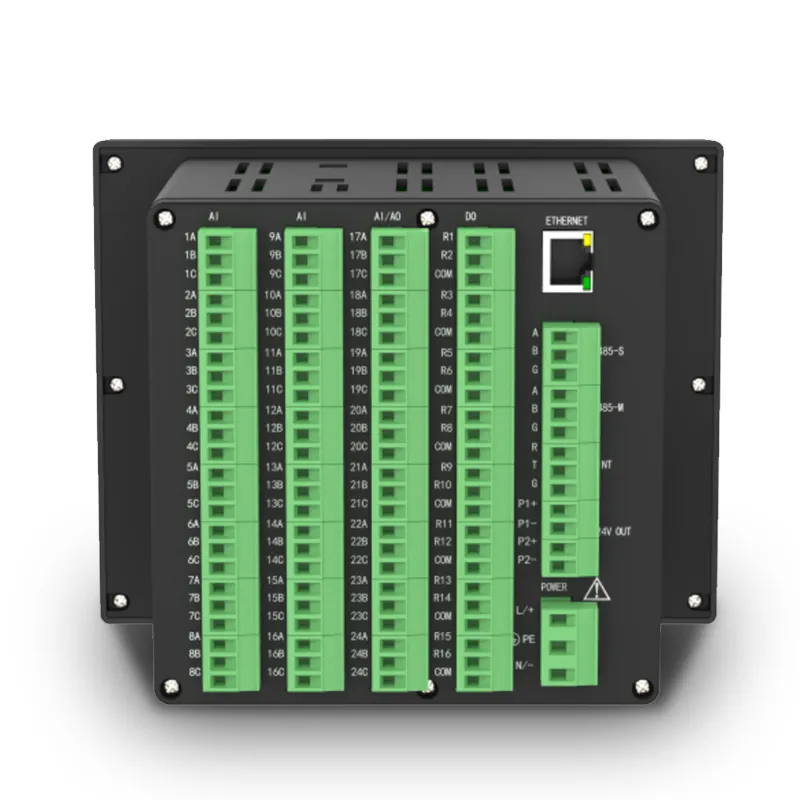

  • Max 32 canais de entrada universais totalmente isolados, compatível com TC, RTD, 4-20mA, sinais de tensão e frequência

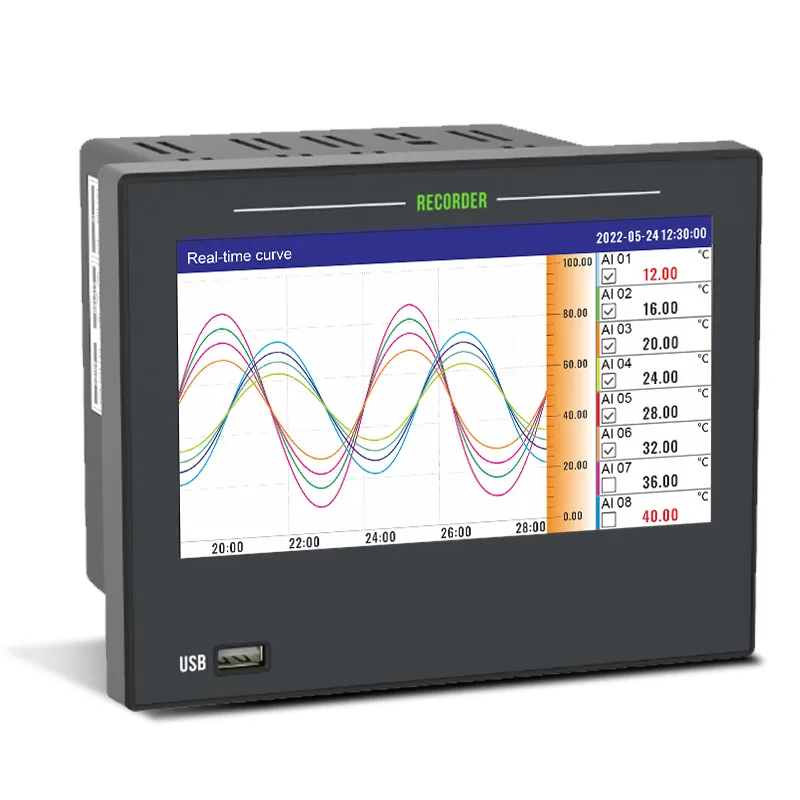

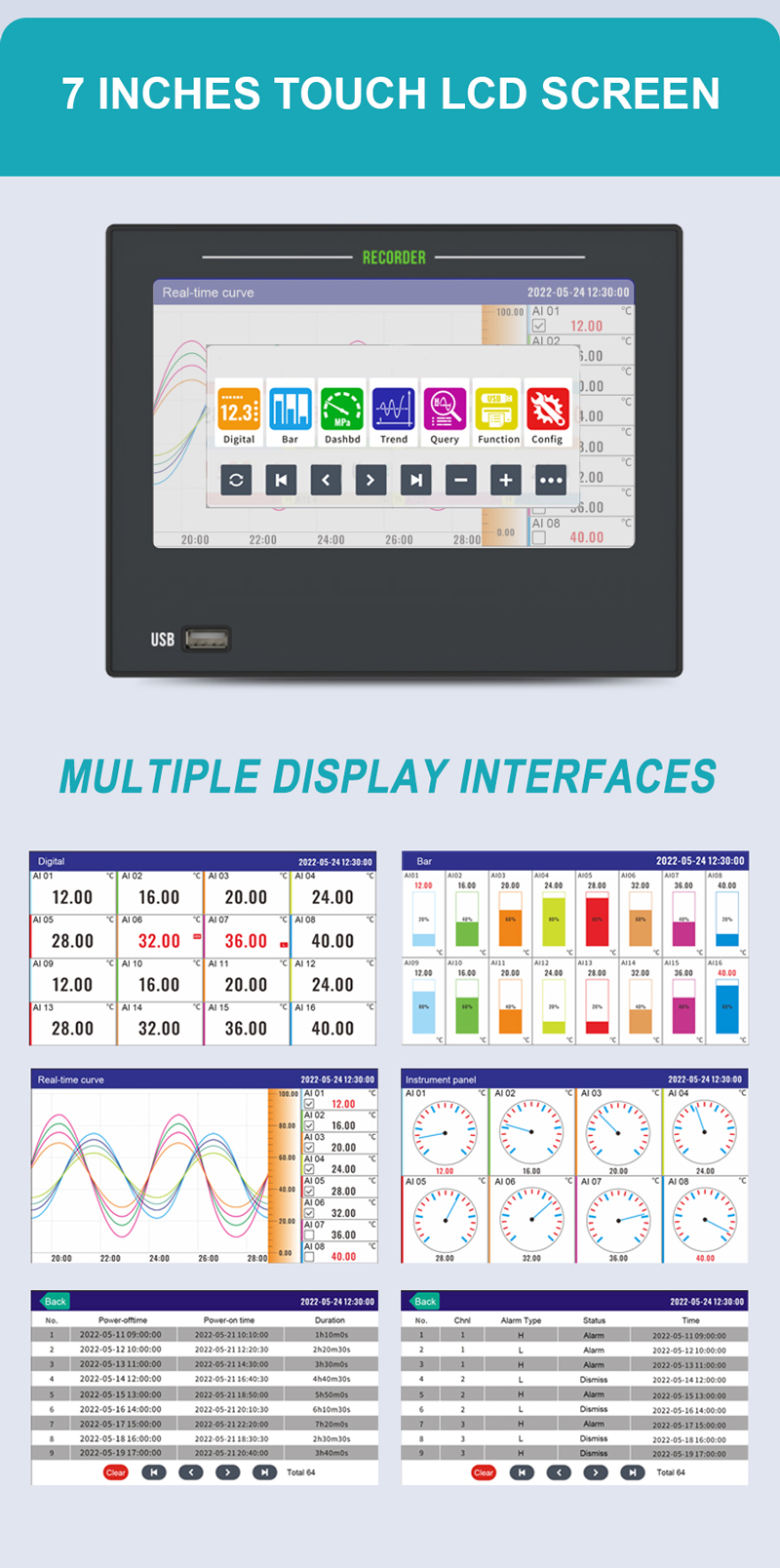

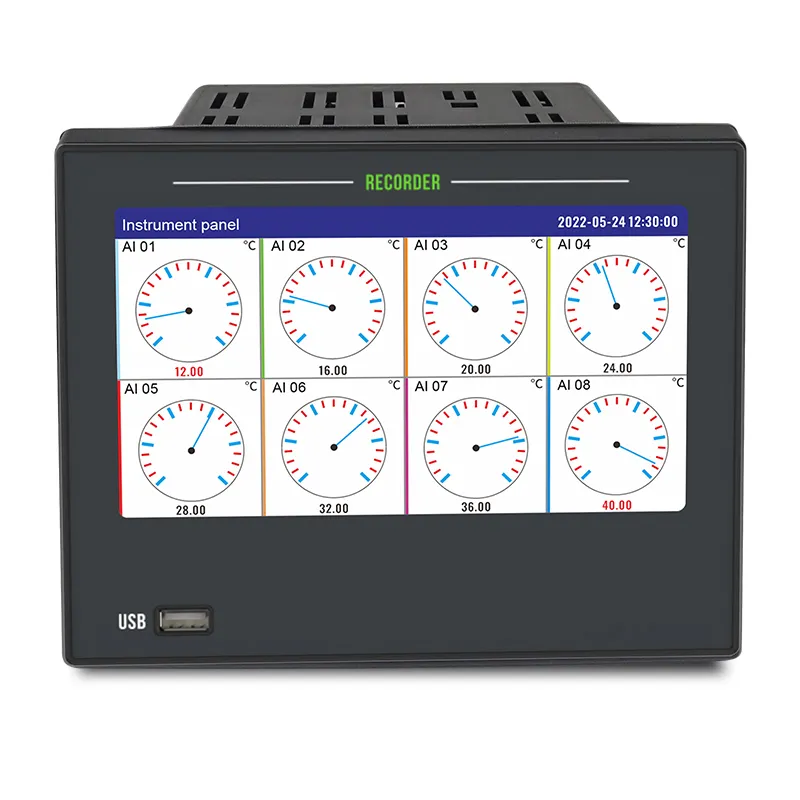

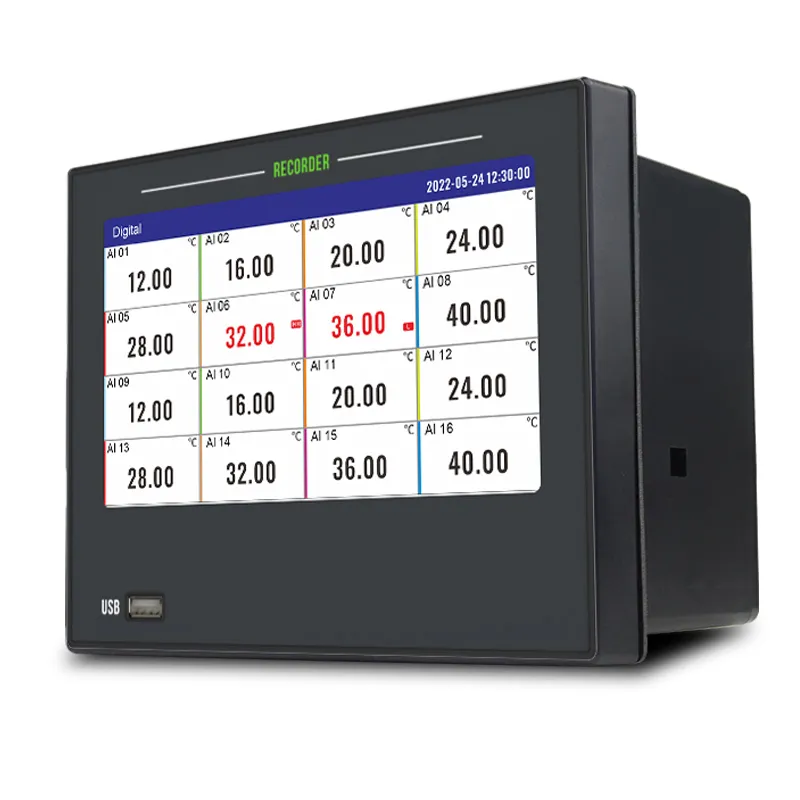

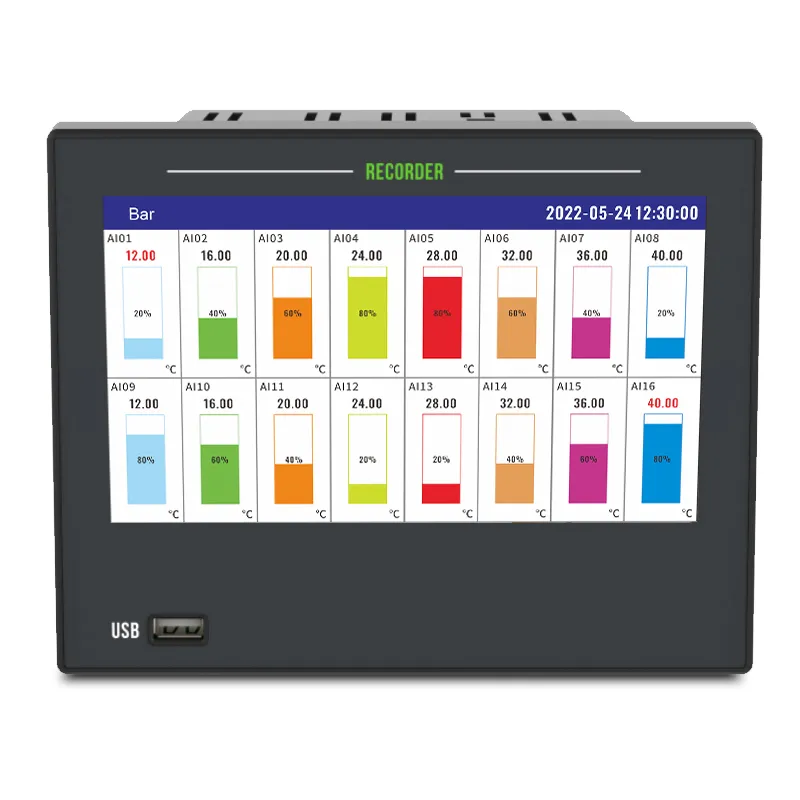

  • Quatro modos de exibição: tabela digital, gráfico de barras, painel de instrumentos, curvas de tendência em tempo real e históricas

  • Micro impressora externa opcional, Suporta temporização automática e curva seletiva manual/impressão de dados

  • 64MB de armazenamento grande, economiza 900.000 registros 256 registros de alarme/desligamento/operação

  • Opções ricas de saída: até 16 alarmes de relé, retransmissão 4-20mA de 8 canais, fonte de alimentação dupla do sensor 24VDC

  • Comunicação tripla: RS485 Modbus RTU, RJ45 Modbus TCP, disco flash USB de exportação de dados offline

  • Processamento completo de sinal: filtragem de inércia, Correção linear K/B, função de acumulação de fluxo

  • recorte do painel padrão 138 × 138mm, dupla AC/DC ampla fonte de alimentação para gabinetes industriais

  • software de PC de gerenciamento de dados independente para analisar curvas e registros históricos exportados


Especificação do GT72R Data Logger

Tamanho do gravador Painel 187*147mm, profundidade 145mm, furo de montagem 138*138mm
Tela de exibição LCD de toque colorido de 7 polegadas, resolução de 800*480
Canal de medição * Máx. Entrada analógica universal de 24 canais, expansível para 32 canais (o sinal de frequência precisa de personalização)
Precisão de medição 0,2% F.S.
Período de amostragem 1 segundo
Relé de alarme * relé de 16 canais normalmente aberto, 250VAC 3A, 30VDC 3A (carga resistiva)
Saída de transmissão * máx. Saída de transmissão 4-20mA de 8 canais, carga ≤ 750Ω, precisão 0,2%
24VDC Distribuição de energia 24VDC 2-canal 24VDC ± 10%, corrente de saída total ≤ 120mA
RS485 Comunicação interface de comunicação RS485 de 1 canal, protocolo padrão Modbus RTU
Comunicação Ethernet * interface de comunicação Ethernet de 1 canal, protocolo Modbus TCP padrão (≤ 3 conexões)
RS485 Acquisition * interface de aquisição RS485 de 1 canal, protocolo padrão Modbus RTU
Interface USB USB2.0, Suporta unidade flash USB de grande capacidade 32G
Interface de micro impressora * interface de micro impressora TLL
Fonte de alimentação AC 100-240VAC 50Hz/DC 24VDC ± 10% (proteção de conexão reversa), potência ≤ 20W
Tempo de aquecimento 30 minutos após a alimentação
Ambiente de trabalho Temperatura: -10 ~ 60 °C, umidade: 0 ~ 85% RH (não-condensação)
EMC Anti-interferência Grupo de alimentação pulso 2000V, pulso de grupo de sinal 1000V
ESD Anti-estático Descarga de contato 4000V, descarga de ar 8000V
suportar tensão fonte de alimentação AC220V: 1500V entre o terminal e a terra; Fonte de alimentação DC24V: 500V entre o terminal e a terra; 1000V entre terminais isolados
Resistência de isolamento Fonte de alimentação AC220V: tensão de teste DC 500V, 20MΩ; fonte de alimentação DC24V: tensão de teste DC 100V, 5MΩ
Intervalo de gravação 1 segundo, 2 segundos, 5 segundos, 10 segundos, 15 segundos, 30 segundos, 1 minuto, 2 minutos, 5 minutos, 10 minutos, 30 minutos, 1 hora
Memória de dados 64MB de memória, 900.000 (900k) registros
Duração da gravação 32 canais, intervalo de gravação de 1 segundo, gravação de 10 dias, armazenamento de sobreposição cíclico dinâmico
Outros registros Lista de alarme, registros de falha de energia, registros de operação, 256 entradas cada, Armazenamento de sobreposição cíclica
Método de instalação Montagem em painel, interior, painel IP65 nível de proteção
Gravador Peso 1100g


Diagrama de GT72R Data Logger

GT72R Data Logger for Process Instrumentation Dynamics and Control

GT72R Data Logger for Process Instrumentation and Engineers
