Logger de dados GT68R

O gravador multifuncional GT68PR equipa a impressora térmica integrada e 6 canais universais isolados, suportando sinais de TC/RTD/corrente/tensão. Possui LCD colorido, backup de dados USB, alarmes de relé e RS485 Modbus para gravação de processos industriais.

Características do registrador de dados GT68R

  • Seis canais analógicos universais totalmente isolados, compatíveis com TC, Pt100, 4-20mA, sinais de tensão e frequência

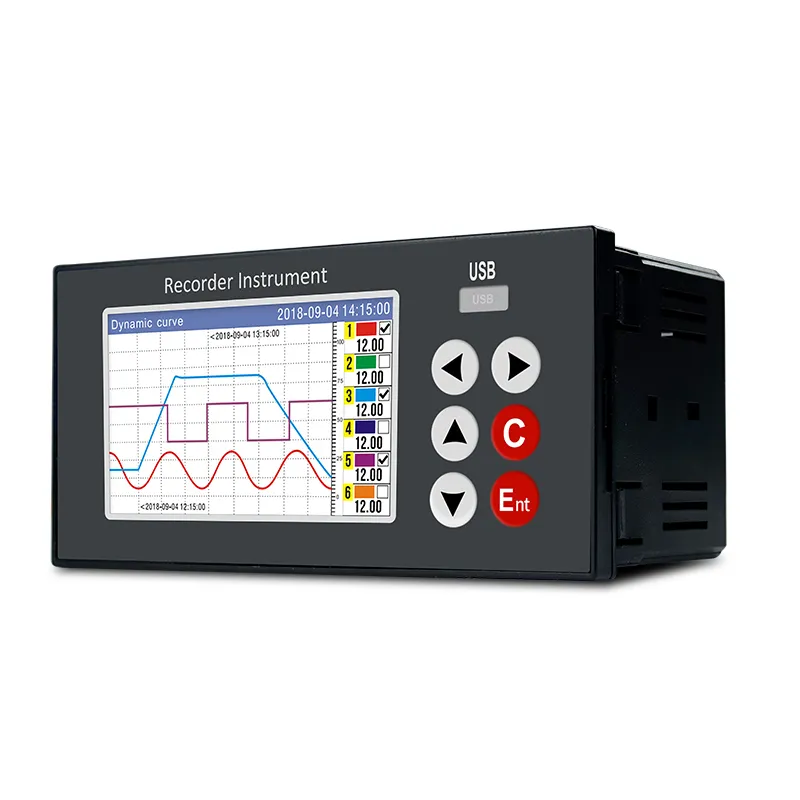

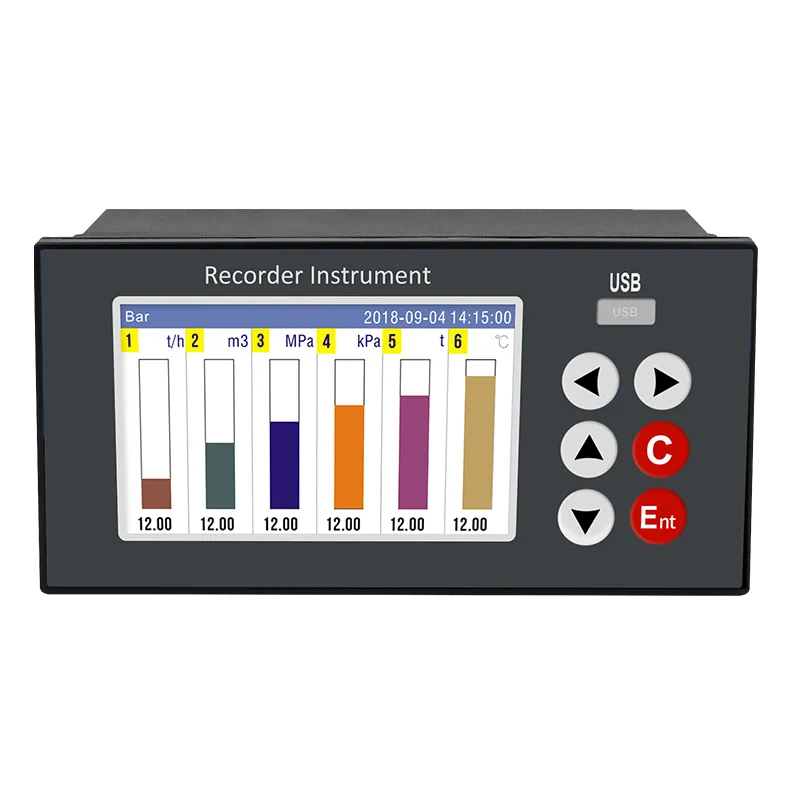

  • LCD colorido de alta definição de 4 polegadas, suporta modos de exibição múltipla: agrupamento digital, valor único, gráfico de barras e curva em tempo real

  • Módulo de impressão térmica embutido, Intervalo de impressão personalizável para produzir dados de processo e curvas no local

  • Armazenamento local de 128Mb maciço, armazena até 900.000 registros mais 256 logs de alarme/desligamento/evento

  • saídas duplas de retransmissão 4-20mA e seis contatos de relé para limite superior/inferior alarme de bloqueio

  • Fonte de alimentação dupla do sensor 24VDC para transmissores de campo de alimentação direta sem adaptadores extras

  • Múltiplos portos de comunicação: RS485 Modbus, RJ45 Ethernet e USB para exportação de dados e atualização de firmware

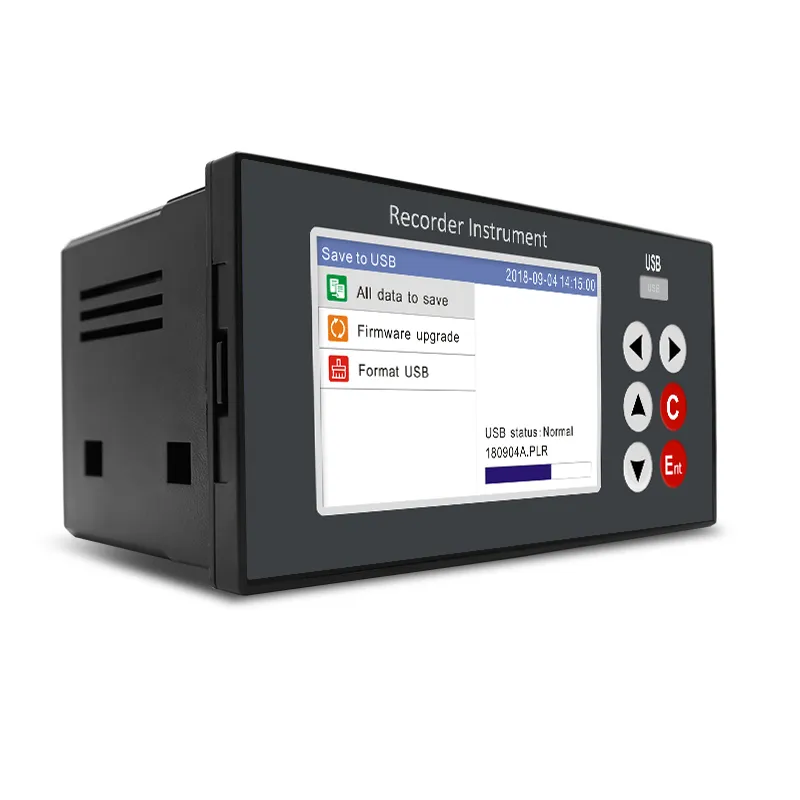

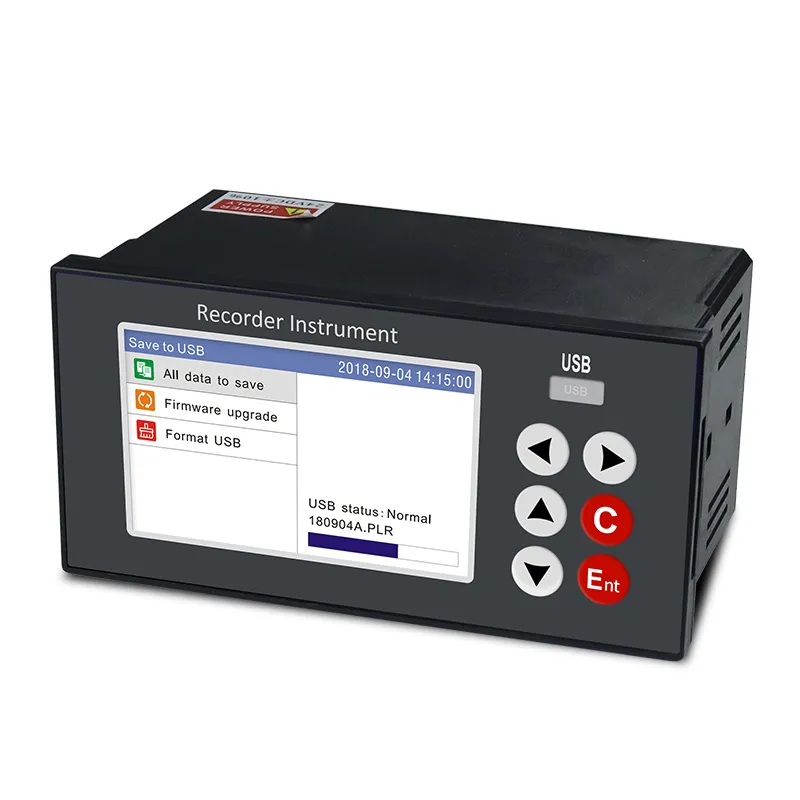

  • backup offline do disco USB, exportar dados gravados como arquivos legíveis para software de análise de PC

  • Filtragem digital e correção linear K/B para estabilizar sinais de medição de campo agitados

  • padrão 152 × 76 recorte do painel, dupla AC/DC ampla fonte de alimentação para instalação encaixada do armário


Especificação do registrador de dados GT68R

Canal de medição 6 canais de entrada de sinal analógico
Precisão de medição 0,2% F.S
Período de amostragem 1 segundo
Saída de distribuição de energia 2 canais, 24VDC ± 10%, 30mA por canal
Relé de alarme 6 relés normalmente abertos, 250VAC 3A, 30VDC 3A (carga resistiva)
Saída de transmissão 2 canais de saída de transmissão 4-20mA, carga ≤ 750Ω
Fonte de alimentação AC220V ± 10% 50Hz / 24VDC ± 10%
Tempo de aquecimento 30 minutos após a ligação
Ambiente de trabalho temperatura: -10 ~ 60 °C, umidade: 0-85% RH (não-condensação)
Tela LCD tela LCD colorida de 4 polegadas
Memória de dados 16Mb, 900.000 registros
Outros registros 256 registros de alarme, 256 registros de falha de energia, 256 logs de operação
Intervalo de gravação 1 segundo, 2 segundos, 5 segundos (padrão), 10 segundos, 15 segundos, 30 segundos, 1 minuto, 2 minutos, 5 minutos, 10 minutos, 30 minutos, 1 hora
RS4851 canal, protocolo padrão Modbus RTU
USBUSB2.0


Diagrama do registrador de dados GT68R

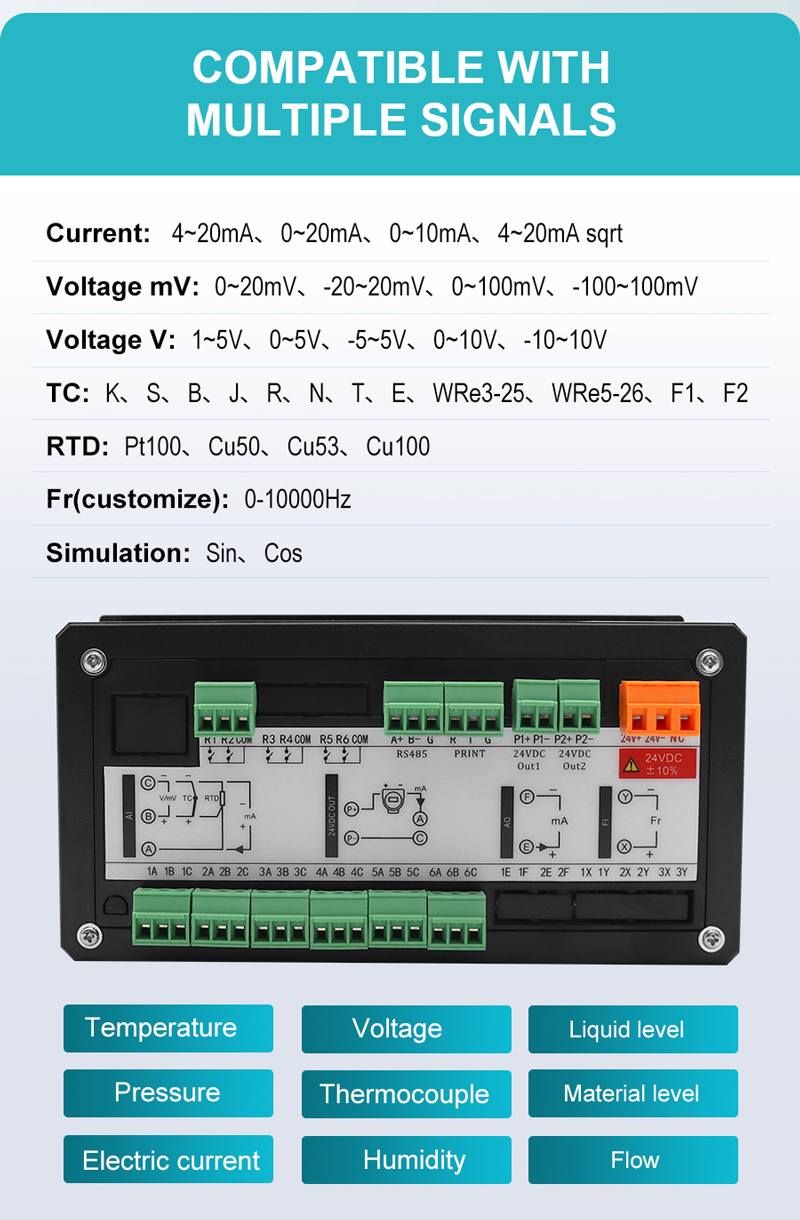

Gt68r Data Logger for Distillation Column Instrumentation

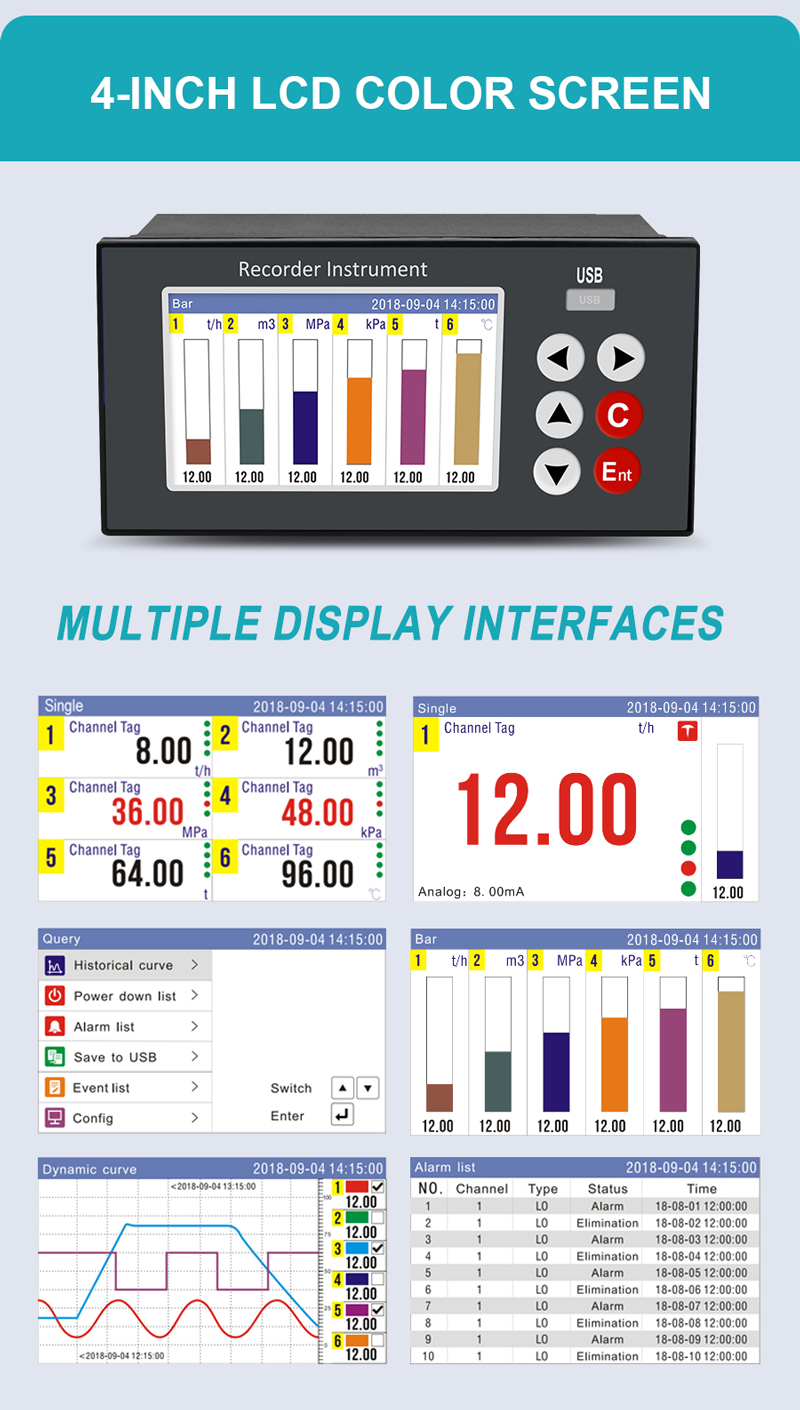

GT68R Data Logger for Digital Mass Flow Meter
